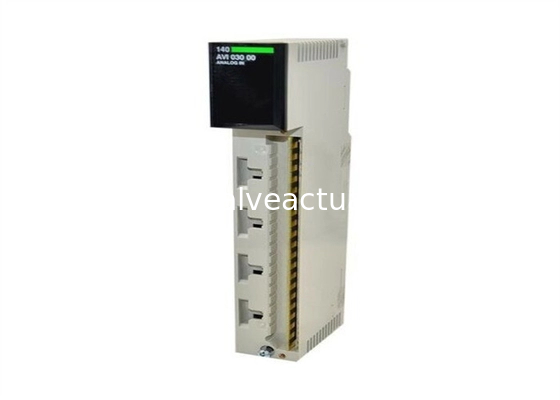

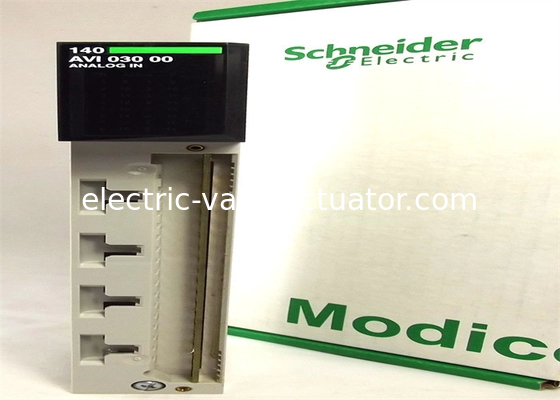

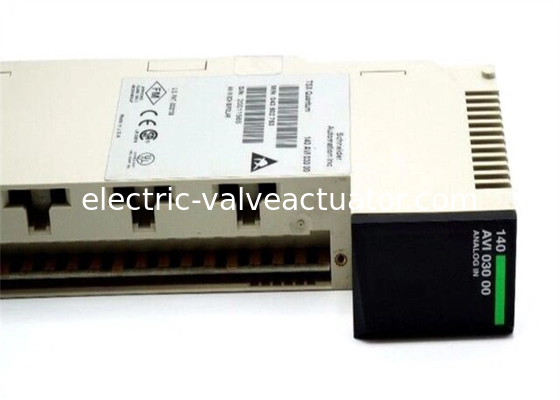

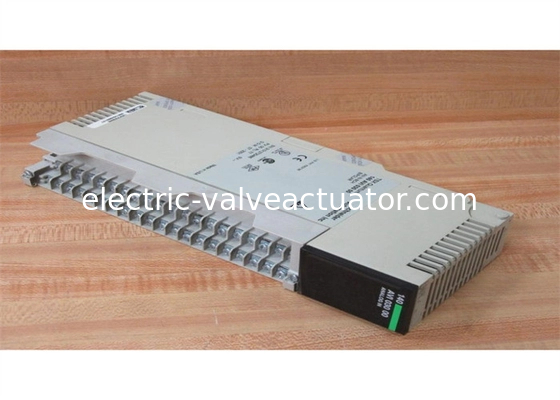

Schneider Modicon Quantum PLC 140AVI03000 Diferencjał 9 słów 750 V prądu stałego

Schneider Modicon Quantum PLC 140AVI03000 Diferencjał 9 słów 750 V prądu stałego

Nazwa marki: Schneider
Numer modelu: 140AVI03000
MOQ: 1
Cena £: Negotiations
Szczegółowe informacje
Place of Origin:
France
Packaging Details:
New original box
Podkreślić:

Schneider Modicon Quantum PLC

,

Modicon Quantum 140AVI03000 PLC

,

PLC 750 V prądu stałego z różnicą wejściową

Opis produktu
Schneider Modicon Quantum PLC 140AVI03000 Różnicowy 9 słów wejściowych 750 V DC
Szybkie szczegóły
  • SCHNEIDER ELECTRIC
  • MODICON
  • 140-AVI-030-00
  • 140AVI03000
  • ANALOGOWY
  • WEJŚCIE 8CH
  • BIPOLARNY
  • Roczna gwarancja
Specyfikacje
Producent Schneider Electric
Seria Modicon Quantum
Format modułu Standardowy
Typ filtra Jednobiegunowy dolnoprzepustowy - 3 dB przy 847 Hz +/- 20 %
Liczba wejść analogowych 8
Typ wejścia Różnicowy
Wymagania dotyczące adresowania 9 słów wejściowych
Typ wejścia analogowego Napięcie unipolarne 0...5 V
Napięcie unipolarne 0...10 V
Prąd unipolarny 0...20 mA
Napięcie bipolarne +/- 5 V
Napięcie bipolarne +/- 10 V
Prąd bipolarny 20 mA
Rozdzielczość wejścia analogowego 16 bitów 20 mA
16 bitów 0...5 V
16 bitów 0...20 mA
16 bitów 0...10 V
16 bitów +/- 5 V
16 bitów +/- 10 V
Liniowy zakres pomiarowy (Zakres wejściowy) x 1,024 mA
(Zakres wejściowy) x 1,024 V
Bezwzględne maksymalne wejście 50 V DC
25 mA
Impedancja wejściowa 250 MOhm +/- 0,03 %
> 20 Ohm napięcie
Błąd dokładności bezwzględnej +/- 0,05 % pełnej skali maksimum
+/- 0,03 %
Błąd liniowości +/- 0,008 %
Dryft dokładności w zależności od temperatury <= 0,004 % pełnej skali /°C
+/- 0,0015 % pełnej skali/°C
Tłumienie sygnału współbieżnego > -80 dB 60 Hz
Izolacja między kanałami a magistralą 750 V DC
500 Vrms AC przez 60 s
Izolacja między kanałami 135 Vrms AC
200 V DC
Czas aktualizacji 10 ms
Typ usterki Przekroczenie skali 1...5 V
Przerwany przewód 4...20 mA
Oznakowanie CE
Sygnalizacja lokalna 8 diod LED czerwonych - błąd kanału
8 diod LED zielonych - kanał włączony
1 dioda LED czerwona - błąd zewnętrzny
1 dioda LED zielona - obecna komunikacja magistrali (Aktywna)
Wymagania dotyczące prądu magistrali 280 mA
Rozpraszanie mocy w W 2,2 W
Przegląd modułu Quantum PLC
Moduł Quantum PLC wykorzystuje nowoczesną technologię układów scalonych dużej skali, produkowaną w oparciu o rygorystyczne procesy produkcyjne. Obwód wewnętrzny zawiera zaawansowaną technologię antyzakłóceniową, co skutkuje niezwykle wysoką niezawodnością. PLC Quantum posiada sprzętowe samodiagnozowanie błędów, zapewniając terminowe powiadomienia o alarmach w przypadku wystąpienia awarii.
System może być programowany za pomocą procedur samodiagnozy błędów komponentów peryferyjnych w Concept, rozszerzając ochronę samodiagnozy błędów poza sam obwód PLC, aby obejmować podłączone urządzenia. To kompleksowe podejście zapewnia, że cały system zachowuje wysoką niezawodność. Wszystkie moduły obsługują wymianę podczas pracy bez przestojów systemu, zmniejszając obciążenie konserwacyjne i poprawiając serwisowalność. Wskaźniki stanu LED zapewniają jasne wizualne informacje zwrotne o stanie procesora i kanału szablonu I/O, umożliwiając szybkie rozwiązywanie problemów.
System Quantum PLC oferuje pełną funkcjonalność z kompleksowymi udogodnieniami pomocniczymi, demonstrując silne zastosowanie w różnych zastosowaniach przemysłowych. Krytyczne systemy, takie jak pobór wody z rzeki i precyzyjne uzdatnianie kondensatu, wykorzystują podwójne maszyny w trybie hot backup, redundantne zasilacze, redundantne zdalne I/O i podwójne połączenia Ethernet, aby zapewnić ciągłą, bezpieczną pracę. Zaawansowany system hot backup z podwójną maszyną charakteryzuje się prostą konfiguracją i łatwą obsługą, z dwoma identycznie skonfigurowanymi modułami działającymi w trybie podstawowym/pomocniczym.
W normalnej pracy procesor hosta obsługuje wykonywanie programu i komunikację I/O, jednocześnie nieustannie aktualizując stan i dane procesora w trybie gotowości za pośrednictwem modułu hot backup. Jednostka w trybie gotowości monitoruje stan operacyjny hosta i natychmiast przejmie kontrolę w przypadku awarii hosta, z płynnym przejściem w ciągu jednego cyklu skanowania PLC, aby utrzymać nieprzerwane operacje logiczne.
Zastosowania: Obrabiarki CNC, metalurgia, ropa naftowa i gaz, petrochemia, przetwarzanie chemiczne, papier/druk, tekstylia/druk i farbowanie, produkcja maszyn, produkcja elektroniki, produkcja motoryzacyjna, przetwarzanie tytoniu, maszyny do tworzyw sztucznych, wytwarzanie energii, zasoby wodne, uzdatnianie wody/ochrona środowiska, inżynieria komunalna, systemy kotłów/cieplne, produkcja energii oraz przemysł przesyłu/dystrybucji energii.
