Moduł I/O cyfrowe ABB BC820K02 3BSE071500R1 120 mA typowe (200 mA maks.)

• Obsługuje redundantne jednostki interfejsu komunikacyjnego.
• Obsługuje wymianę procesora online.
• Zewnętrzne zasilanie.
• Obsługuje wymianę podczas pracy.

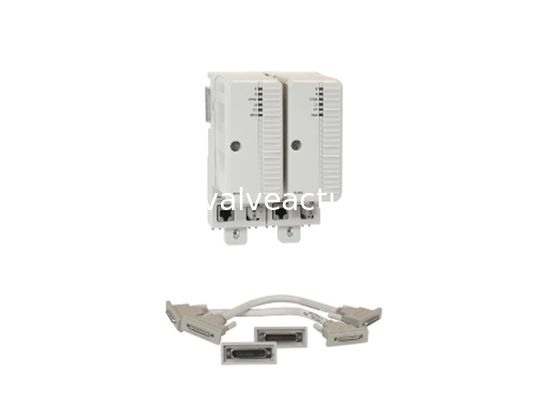

Jednostka CEX-Bus BC820 służy do rozszerzania wbudowanych portów komunikacyjnych o jednostki interfejsu komunikacyjnego. Możliwe jest również użycie redundantnych interfejsów komunikacyjnych na magistrali CEX-Bus. Jednostka połączeniowa CEX-Bus BC820 oferuje sposób podziału magistrali CEX-Bus na dwa niezależne segmenty oddalone od siebie o maksymalnie 200 metrów. Poprawia to dostępność w systemach z redundantnymi interfejsami komunikacyjnymi.

BC820 może być używany z PM858, PM862, PM866 (PR.F lub nowszy, co odpowiada PR:H lub nowszemu dla PM866K01) i PM866A.

BC820 jest zasilany z jednostki procesora za pośrednictwem magistrali CEX-Bus i może również obsługiwać magistralę CEX-Bus z redundantnym zasilaniem za pośrednictwem zewnętrznego złącza zasilania. BC820 transmituje RCU-Link i rozszerza długość kabla CEX-Bus i RCU-Link do 200 m. Liczba interfejsów CEX-Bus jest ograniczona do 6 dla każdego BC820.

Musisz dostarczyć następujące kable o odpowiedniej długości (nie wchodzą w skład zestawu BC820K02):

• RCU Control Link: Modular Jack, RJ45, ekranowany kabel krosowy z czterema parami skręconymi: standard EIA/TIA-568 crossover T568A do T568B. Długość: maks. 200m.
• RCU Data Link: Połączenie optyczne jest kompatybilne z interfejsem złącza optycznego LC Duplex zgodnym z ANSI TIA/EIA60-10 (FOCIS 10A). Typ kabla optycznego to włókno 50/125μm OM3. Długość: maks. 200m.

Więcej informacji na temat kabli można znaleźć w dokumencie 3BSE036351-*
