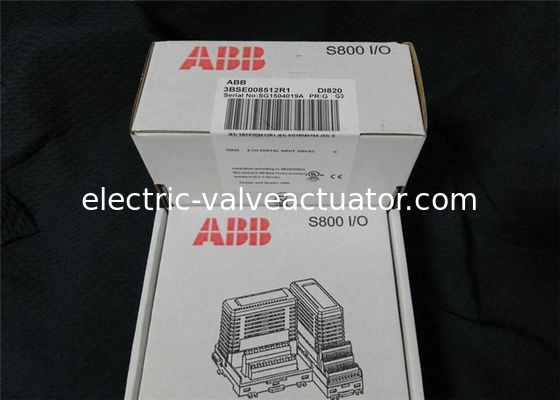

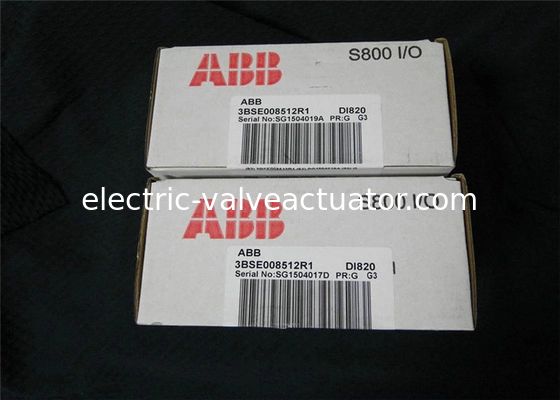

DI820 | ABB | DI820 3BSE008512R1 Wejście cyfrowe 120 V AC 120 V a.c. / 110 V d.c.

Nazwa marki:	ABB
Numer modelu:	WĄTEK
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Szwajcaria

Znamionowe napięcie izolacji:

50 V.

Napięcie testu dielektrycznego:

500 V AC

Bieżące zużycie +5 V modulebus:

70MA

Rozpraszanie mocy:

1,6 W

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

ABB DI820 digital input module

Moduł wejścia cyfrowego 120V AC

Kontroler ESP wejście 110V DC

Opis produktu

DI820 | ABB | DI820 3BSE008512R1 Wejście cyfrowe 120 V AC 120 V AC / 110 V DC

Atrybuty produktu

Atrybut	Wartość
Znamionowe napięcie izolacji	50V
Napięcie testu dielektrycznego	500VAC
Pobór prądu +5 V Modulebus	70mA
Rozpraszanie mocy	1.6W

Środowisko i certyfikacja

Znak CE	Tak
Bezpieczeństwo elektryczne	IEC 61131-2, UL 508
Lokalizacja niebezpieczna	-
Certyfikacja morska	ABS, BV, DNV-GL, LR, RS, CCS
Stopień ochrony	IP20 zgodnie z IEC60529
Atmosfera korozyjna ISA-S71.04	G3
Warunki pracy klimatycznej	0 do +55 °C (Przechowywanie -40 do +70 °C), RH=5 do 95 % bez kondensacji, IEC/EN 61131-2
Stopień zanieczyszczenia	Stopień 2, IEC 60664-1
Mechaniczne warunki pracy	IEC/EN 61131-2
EMC	EN 61000-6-4 i EN 61000-6-2
Kategorie przepięć	IEC/EN 60664-1, EN 50178
Klasa sprzętu	Klasa I zgodnie z IEC 61140; (ochrona uziemienia)
Maksymalna temperatura otoczenia	55 °C (131 °F), dla montażu pionowego w kompaktowym MTU 40 °C (104 °F)
Zgodność z RoHS	EN 50581:2012
Zgodność z WEEE	DYREKTYWA/2012/19/UE

Informacje ogólne

Typ	Wejście cyfrowe
Specyfikacja sygnału	120 V AC / 110 V DC
Numer artykułu	3BSE008512R1
Liczba kanałów	8
Typ sygnału	Zatonięcie prądu
HART	Nie
SOE	Nie
Redundancja	Nie
Wysoka integralność	Nie
Bezpieczeństwo własne	Nie
Mechanika	S800

Szczegółowe dane

Zakres napięcia wejściowego, "0"	0..30 V AC, 0..20 V DC
Zakres napięcia wejściowego, "1"	77..130 V AC, 75..145 V DC
Impedancja wejściowa	12 kΩ (AC) / 39 kΩ (DC)
Izolacja	Indywidualnie izolowane kanały
Czasy filtrów (cyfrowe, do wyboru)	2, 4, 8, 16 ms
Zakres częstotliwości wejściowej	47..63 Hz
Opóźnienie włączenia/wyłączenia filtra analogowego	5 / 18 ms
Ograniczenie prądu	Zasilanie czujnika może być ograniczone prądowo przez MTU
Maksymalna długość kabla w terenie	200 metrów (219 jardów) 100 pF/m dla AC, 600 metrów (656 jardów) dla DC
Znamionowe napięcie izolacji	250 V
Napięcie testu dielektrycznego	2000 V AC
Rozpraszanie mocy	Typ. 2.8 W
Pobór prądu +5 V Modulebus	50 mA
Pobór prądu +24 V Modulebus	0
Pobór prądu +24 V zewnętrzny	0

Moduł ten posiada 8 wejść cyfrowych. Zakres napięcia wejściowego AC wynosi 77 - 130 V, a prąd wejściowy wynosi 10 mA przy 120 V AC. Zakres wejściowy DC wynosi 75 - 145 V, a prąd wejściowy wynosi 2,8 mA przy 110 V. Wejścia są indywidualnie izolowane.

Każdy kanał wejściowy składa się z elementów ograniczających prąd, elementów ochrony EMC, diody LED wskazującej stan wejścia, bariery izolacji optycznej i filtra analogowego (6 ms). Kanał 1 może być używany jako wejście nadzoru napięcia dla kanałów 2 - 4, a kanał 8 może być używany jako wejście nadzoru napięcia dla kanałów 5 - 7.

Jeśli napięcie podłączone do kanału 1 lub 8 zniknie, wejścia błędów zostaną aktywowane, a dioda LED ostrzegawcza zaświeci się. Sygnał błędu można odczytać z ModuleBus.

Cechy i zalety

8 kanałów dla wejść 120 V AC/DC
Indywidualnie izolowane kanały
Nadzór napięcia zasilania wejścia w terenie
Wskaźniki stanu wejścia
Filtrowanie sygnału
