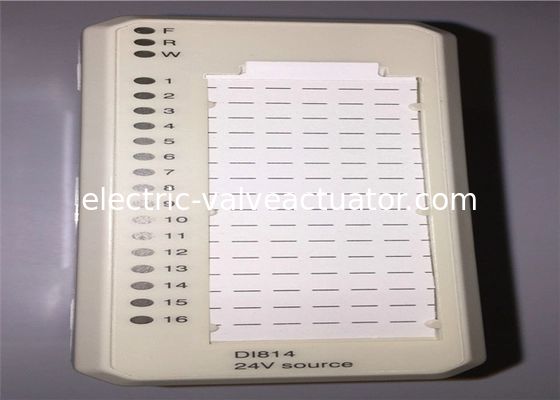

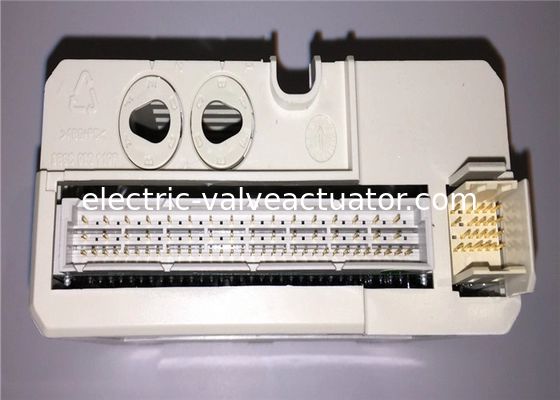

ABB DI814 3BUR001454R1 Wejście cyfrowe 24V d.c. Źródło prądowe 2x8 kanałów,

Name: ABB DI814 3BUR001454R1 Wejście cyfrowe 24V d.c. Źródło prądowe 2x8 kanałów,
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: DI814
Price: 210.00 USD
Availability: InStock

Nazwa marki:	ABB
Numer modelu:	DI814
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Szwajcaria

Znamionowe napięcie izolacji:

50 V.

Napięcie testu dielektrycznego:

500 V AC

Bieżące zużycie +5 V modulebus:

70MA

Rozpraszanie mocy:

1,6 W

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

Moduł wejścia cyfrowego ABB DI814

Moduł źródła prądowego 24V DC

Kontroler ESP 2x8 kanałów

Opis produktu

ABB DI814 3BUR001454R1 Wejście cyfrowe 24V d.c. Źródło prądowe 2x8 kanałów

Kluczowe specyfikacje

Atrybut	Wartość
Znamionowe napięcie izolacji	50V
Napięcie testu dielektrycznego	500VAC
Pobór prądu +5 V Modulebus	70mA
Rozpraszanie mocy	1.6W

Opis produktu

Moduł wejścia cyfrowego ABB DI814 3BUR001454R1 charakteryzuje się zakresem napięcia wejściowego od 18 do 30 V DC ze źródłem prądowym wejściowym 6 mA przy 24 V. Wejścia są podzielone na dwie indywidualnie izolowane grupy po osiem kanałów i jedno wejście nadzoru napięcia w każdej grupie.

Każdy kanał wejściowy zawiera elementy ograniczające prąd, elementy ochrony EMC, diodę LED wskazującą stan wejścia i barierę izolacji optycznej. Wejście nadzoru napięcia procesowego dostarcza sygnały błędów kanału, jeśli napięcie zanika. Sygnał błędu można odczytać przez ModuleBus.

Cechy i zalety

16 kanałów dla wejść 24 V d.c. ze źródłem prądowym
2 izolowane grupy po 8 z nadzorem napięcia
Wskaźniki stanu wejścia

Środowisko i certyfikacja

Znak CE	Tak
Bezpieczeństwo elektryczne	IEC 61131-2, UL 508
Lokalizacja niebezpieczna	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Certyfikacja morska	ABS, BV, DNV-GL, LR, RS, CCS
Stopień ochrony	IP20 zgodnie z IEC60529
Korozyjna atmosfera ISA-S71.04	G3
Warunki pracy klimatycznej	0 do +55 °C (Przechowywanie -40 do +70 °C), RH=5 do 95 % bez kondensacji, IEC/EN 61131-2
Stopień zanieczyszczenia	Stopień 2, IEC 60664-1
Mechaniczne warunki pracy	IEC/EN 61131-2
EMC	EN 61000-6-4 i EN 61000-6-2
Kategorie przepięć	IEC/EN 60664-1, EN 50178
Klasa sprzętu	Klasa I zgodnie z IEC 61140; (ochrona uziemienia)
Maksymalna temperatura otoczenia	55 °C (131 °F), dla montażu pionowego w kompaktowym MTU 40 °C (104 °F)
Zgodność z RoHS	EN 50581:2012
Zgodność z WEEE	DYREKTYWA/2012/19/UE

Informacje ogólne

Typ	Wejście cyfrowe
Specyfikacja sygnału	24 V d.c.
Numer artykułu	3BUR001454R1
Liczba kanałów	16
Typ sygnału	Źródło prądowe
HART	Nie
SOE	Nie
Redundancja	Nie
Wysoka integralność	Nie
Bezpieczeństwo własne	Nie
Mechanika	S800

Szczegółowe dane techniczne

Zakres napięcia wejściowego, "0"	-30..5 V
Zakres napięcia wejściowego, "1"	15..30 V
Impedancja wejściowa	3.5 kΩ
Izolacja	Izolacja grupowo od masy, 2 grupy po 8 kanałów
Czasy filtrów (cyfrowe, do wyboru)	2, 4, 8, 16 ms
Ograniczenie prądu	Zasilanie czujnika może być ograniczone prądowo przez MTU
Maksymalna długość kabla w terenie	600 metrów (656 jardów)
Znamionowe napięcie izolacji	50 V
Napięcie testu dielektrycznego	500 V a.c.
Rozpraszanie mocy	Typ. 1.8 W
Pobór prądu +5 V Modulebus	50 mA
Pobór prądu +24 V Modulebus	0
Pobór prądu +24 V zewnętrzny	0
