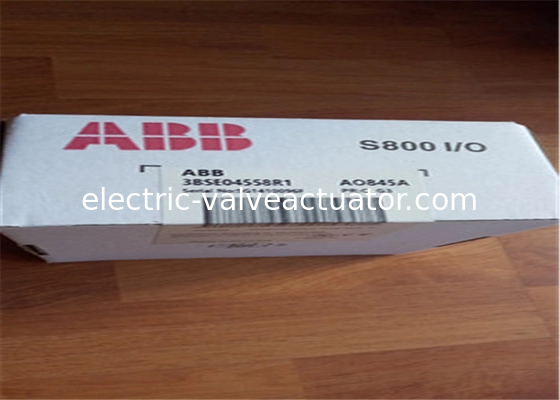

AO845A 3BSE045584R1 | ABB | Moduł cyfrowy wejścia/wyjścia analogowego redundantnego

Name: AO845A 3BSE045584R1 | ABB | Moduł cyfrowy wejścia/wyjścia analogowego redundantnego
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AO845A
Price: 210.00 USD
Availability: InStock

Nazwa marki:	ABB
Numer modelu:	AO845A
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Szwajcaria

Znamionowe napięcie izolacji:

50 V.

Dielektryczne napięcie testowe::

500 V AC

Bieżące zużycie +5 V modulebus:

70MA

Rozpraszanie mocy:

1,6 W

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

Moduł wyjścia analogowego redundantnego ABB

Moduł wejść/wyjść cyfrowych z gwarancją

Moduł wyjścia analogowego kontrolera ESP

Opis produktu

AO845A 3BSE045584R1

Opis produktu

Moduł wyjścia analogowego AO845/AO845A dla pojedynczych lub redundantnych zastosowań ma 8 jednobiegunowych kanałów wyjścia analogowego.

Błąd kanału zewnętrznegozgłasza się (tylko w przypadku kanałów aktywnych), jeśli zasilanie procesowe, które poddaje napięcie obwodom wyjściowym, jest zbyt niskie,lub prąd wyjściowy jest mniejszy niż wartość ustawiona wyjściowa i wartość ustawiona wyjściowa > 1 mA (obwód otwarty).
Błąd kanału wewnętrznegoW przypadku pary redundantnej modułowi będzie polecany stan błędu przez mastera ModuleBus.
Błąd modułuzgłasza się w przypadku błędu tranzystora wyjściowego, zwarcia, błędu sumy kontrolnej, błędu wewnętrznego zasilania, błędu łącza stanu, obserwatora lub niewłaściwego zachowania OSP.

Cechy i korzyści

8 kanałów 4...20 mA
W przypadku pojedynczych lub zbędnych zastosowań
1 grupa 8 kanałów odizolowanych od ziemi
Wejścia analogowe są zwarte zabezpieczone na ZP lub +24 V
Komunikacja poprzeczna HART

Informacje ogólne

Rodzaj	Wyjście analogowe
Specyfikacja sygnału	4..20mA
Numer artykułu	3BSE045584R1
Liczba kanałów	8
HART	- Tak, proszę.
Przedsiębiorstwo państwowe	- Nie, nie.
Zwolnienie	- Tak, proszę.
Wysoka integralność	- Nie, nie.
Bezpieczeństwo wewnętrzne	- Nie, nie.
Mechanicy	S800

Szczegółowe dane

Rozstrzygnięcie	12 bitów
Izolacja	W grupie odizolowane od ziemi
Pod/powyżej zakresu	±15%
Obciążenie wyjściowe	Maksymalnie 750 Ω
Błąd	Maksymalnie 0,1%
Odchylenie temperatury	Maks. 50 ppm/°C
Czas wzrostu	Filtr wyjściowy: wyłączyć 23 ms, włączyć maks 4 mA / 12,5 ms
Filtr wejściowy (czas wzrostu 0-90%)	23 ms (0- 90%), maksymalnie 4 mA / 12,5 ms
Czas cyklu aktualizacji	10 ms
Ograniczenie prądu	Ograniczony prąd wyjściowy zabezpieczający przed zwarciem
Maksymalna długość kabla pola	600 metrów (656 jardów)
Narysowane napięcie izolacyjne	50 V
napięcie próby dielektrycznej	500 V prądem prądowym
Rozpraszanie mocy	Typ 3,5 W
Zużycie prądu +5 V Modulebus	Maks. 125 mA
Zużycie prądu +24 V zewnętrzne	218 mA

Środowisko i certyfikacja

Znak CE	- Tak, proszę.
Bezpieczeństwo elektryczne	IEC 61131-2, UL 508
Niebezpieczne miejsce	C1 Div2 cULus, C1 Strefa2 cULus, Strefa 2 ATEX
Certyfikacja dla statków morskich	BV, DNV-GL, LR
Klasyfikacja ochrony	IP20 zgodnie z IEC 60529
Atmosfera korozyjna ISA-S71.04	G3
Warunki eksploatacji klimatycznej	0 do +55 °C (przechowywanie -40 do +70 °C), RH=5 do 95% bez kondensacji, IEC/EN 61131-2
Stopień zanieczyszczenia	Poziom 2, IEC 60664-1
Warunki pracy mechanicznej	IEC/EN 61131-2
EMC	EN 61000-6-4 i EN 61000-6-2
Kategorie nad napięcia	IEC/EN 60664-1, EN 50178
Klasa wyposażenia	Klasa I zgodnie z normą IEC 61140; (chroniona przed ziemią)
Maksymalna temperatura otoczenia	55 °C (131 °F), do montażu pionowego w kompaktowych MTU 40 °C (104 °F)
Zgodność z RoHS	EN 50581:2012
Zgodność z WEEE	DYREKTYWA 2012/19/UE
