Moduły AI825 3BSE036456R1 - System 800xA selektor sprzętu ABB

Name: Moduły AI825 3BSE036456R1 - System 800xA selektor sprzętu ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI825
Price: 210.00 USD
Availability: InStock

Nazwa marki:	ABB
Numer modelu:	AI825
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Indie (IN)

Specyfikacja sygnału:

-20 ..+20 Ma, 0 (4) .. 20 Ma, -10 ..+10 V, 0 (2) .. 10 V

Impedancja wejściowa:

10 MΩ (wejście napięcia) 50 Ω (wejście prądowe)

Under/Over Range:

± 15%

Filtr wejściowy (czas wzrostu 0-90%):

115 ms (wejście napięcia), 130 ms (wejście prądowe)

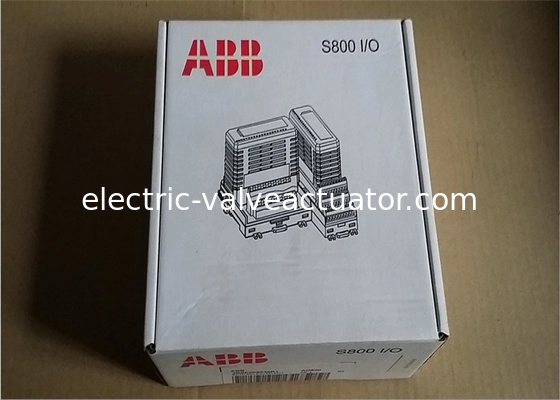

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

Moduł sprzętowy systemu ABB 800xA

Moduł I/O AI825 z gwarancją

Selektor ESP 3BSE036456R1

Opis produktu

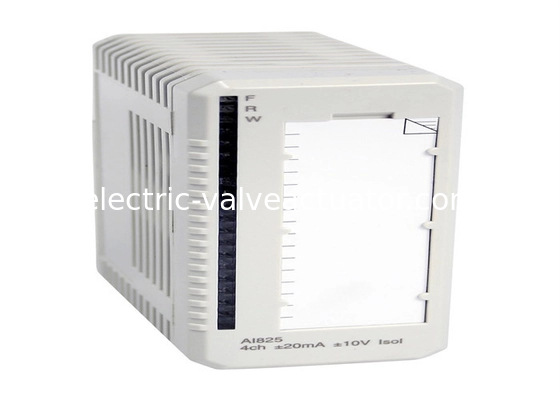

AI825 - Moduły I/O AI825 3BSE036456R1 - Selekcja sprzętu Systemu 800xA ABB

Moduł wejścia analogowego AI825 posiada 4 indywidualnie izolowane galwanicznie, bipolarne wejścia prądowe/napięciowe. Każdy kanał może być wejściem napięciowym lub prądowym.

Moduł posiada wejście prądowe, które wytrzymuje do 6,3 V oraz wejście prądowe zabezpieczone przed przepięciami, które wytrzymuje do +30 V DC. Prąd jest ograniczony przez rezystor PTC.

Zasilanie dla stopni wejściowych jest konwertowane z 24 V na ModuleBus.

Cechy i zalety

4 kanały indywidualnie izolowane galwanicznie wejścia dla +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
Rozdzielczość 14 bitów plus znak
Rezystory bocznikowe wejścia zabezpieczone do 30 V DC
Wejście obsługuje komunikację HART

Informacje ogólne

Typ	Wejście analogowe
Specyfikacja sygnału	-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V
Numer artykułu	3BSE036456R1
Liczba kanałów	4
HART	Nie
SOE	Nie
Redundancja	Nie
Wysoka integralność	Nie
Bezpieczeństwo iskrobezpieczne	Nie
Mechanika	S800

Szczegółowe specyfikacje techniczne

Rozdzielczość	14 bitów plus znak
Impedancja wejściowa	10 MΩ (wejście napięciowe) 50 Ω (wejście prądowe)
Izolacja	Indywidualnie izolowane, kanał-do-kanału i do wspólnego obwodu
Przekroczenie/niedomiar	± 15%
Błąd	Maks. 0,1%
Dryft temperaturowy	Maks. 47 ppm/°C (0..10V), Maks. 34 ppm/°C (±10V), Maks. 78 ppm/°C (0..20mA), Maks. 57 ppm/°C (±20mA)
Filtr wejściowy (czas narastania 0-90%)	115 ms (wejście napięciowe), 130 ms (wejście prądowe)
Czas cyklu aktualizacji	< 10ms
Maksymalna długość kabla w terenie	600 metrów (656 jardów)
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 40 dB przy 50 Hz, >55 dB przy 60 Hz
Znamionowe napięcie izolacji	250 V
Napięcie testu dielektrycznego	1900 V DC ch-ch, 3250 V DC ch-ziemia/system
Rozpraszanie mocy	Typ. 2,5 W, Maks. 3,2 W
Pobór prądu +5 V Modulebus	Typ. 70 mA, Maks. 100 mA
Pobór prądu +24 V Modulebus	Typ. 90 mA, Maks. 110 mA
Pobór prądu +24 V zewnętrzny	0

Diagnostyka

Diody LED na panelu przednim	F(ault), R(un), W(arning)
Nadzór	Wewnętrzny zasilacz
Wskazanie stanu nadzoru	Błąd modułu, Ostrzeżenie modułu, Błąd kanału

Środowisko i certyfikacja

Znak CE	Tak
Bezpieczeństwo elektryczne	IEC 61131-2, UL 508
Lokalizacja niebezpieczna	-
Certyfikacja morska	-
Stopień ochrony	IP20 zgodnie z IEC 60529
Atmosfera korozyjna ISA-S71.04	G3
Warunki pracy klimatycznej	0 do +55 °C (Przechowywanie -25 do +70 °C), RH=5 do 95 % bez kondensacji, IEC/EN 61131-2
Stopień zanieczyszczenia	Stopień 2, IEC 60664-1
Warunki pracy mechanicznej	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Kategorie przepięć	IEC/EN 60664-1, EN 50178
Klasa sprzętu	Klasa I zgodnie z IEC 61140; (ochrona uziemienia)
Maksymalna temperatura otoczenia	55 °C (131 °F), dla montażu pionowego w kompaktowym MTU 40 °C (104 °F)
Zgodność z RoHS	EN 50581:2012
Zgodność z WEEE	DYREKTYWA/2012/19/UE
