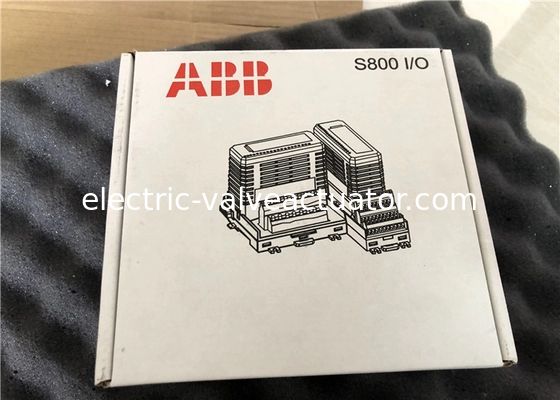

AI890 3BSC690071R1 ABB S800 I/O moduły Cyfrowy moduł I/O 0 / 22 mA 1.5 W

Name: AI890 3BSC690071R1 ABB S800 I/O moduły Cyfrowy moduł I/O 0 / 22 mA 1.5 W
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI890
Price: 210.00 USD
Availability: InStock

Nazwa marki:	ABB
Numer modelu:	AI890
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Szwajcaria

Specyfikacja sygnału:

3-Wire RTD: PT100, CU10, NI100, NI120 i potencjometr oporowy

Znamionowe napięcie izolacji:

50 V.

Napięcie testu dielektrycznego:

500 V AC

Bieżące zużycie +5 V modulebus:

70MA

Rozpraszanie mocy:

1,6 W

Szczegóły pakowania:

Nowe oryginalne pudełko

Opis produktu

AI890 3BSC690071R1 ABB S800 Moduły I/O Cyfrowe I/O Moduł 0 / 22 mA 1.5 W

Moduł wejścia analogowego AI890 posiada 8 kanałów. Moduł zawiera elementy ochrony iskrobezpiecznej na każdym kanale do podłączenia do urządzeń procesowych w strefach zagrożonych wybuchem bez potrzeby stosowania dodatkowych urządzeń zewnętrznych.

Każdy kanał może być wejściem prądowym lub zasilać i monitorować dwuprzewodowy przetwornik procesowy. Wejście prądowe jest przeznaczone dla przetworników zasilanych zewnętrznie. Spadek napięcia wejściowego wejścia prądowego wynosi zazwyczaj 3 V, w tym PTC. Zasilanie przetwornika dla każdego kanału jest w stanie zapewnić co najmniej 15 V przy prądzie pętli 20 mA do zasilania przetworników procesowych z certyfikatem Ex i jest ograniczone do 23 mA w warunkach przeciążenia. Wszystkie osiem kanałów jest odizolowanych od ModuleBus i zasilania w jednej grupie. Zasilanie stopni wejściowych jest konwertowane z 24 V na połączeniach zasilania.

Kompaktowy MTU TU890 i TU891 może być używany z tym modułem i umożliwia dwuprzewodowe połączenie z urządzeniami procesowymi bez dodatkowych zacisków. TU890 dla zastosowań Ex i TU 891 dla zastosowań nie-Ex.

Cechy i korzyści

• 8 kanałów dla 0...20 mA lub 4...20 mA, wejścia jednobiegunowe.

• 1 grupa 8 kanałów odizolowanych od masy.

• Zasilanie i monitorowanie przetworników dwuprzewodowych z certyfikatem Ex.

• Nieenergochłonne wejścia analogowe dla źródeł zasilanych zewnętrznie.

Informacje ogólne

Typ	Wejście analogowe
Specyfikacja sygnału	0...20 mA
Numer artykułu	3BSC690071R1
Liczba kanałów	8
Typ sygnału	Jednobiegunowy, jednokierunkowy
HART	Nie
SOE	Nie
Redundancja	Nie
Wysoka integralność	Nie
Bezpieczeństwo iskrobezpieczne	Tak
Mechanika	S800

Szczegółowe dane

Rozdzielczość	12 bitów
Izolacja	Grupowo izolowane od masy
Zakres pod/nad	0 / 22 mA
Błąd	Maks. 0,1%
Dryft temperaturowy	Typ. 50 ppm/°C Maks. 100 ppm/°C
Filtr wejściowy (czas narastania 0-90%)	75 ms
Czas cyklu aktualizacji	5 ms
Ograniczenie prądu	Wbudowane zasilanie przetwornika z ograniczeniem prądu
CMRR, 50Hz, 60Hz	>80 dB
NMRR, 50Hz, 60Hz	>20 dB
Znamionowe napięcie izolacji	50 V
Napięcie testu dielektrycznego	500 V a.c.
Rozpraszanie mocy	1.5 W
Pobór prądu +5 V Modulebus	Typ. 70 mA, Maks. 150 mA
Pobór prądu +24 V zewnętrzny	Typ. 220 mA, Maks. <300 mA

Diagnostyka

Diody LED z przodu	F(ault), R(un), W(arning)
Nadzór	Wewnętrzne zasilanie procesowe
Wskazanie stanu nadzoru	Błąd modułu, Ostrzeżenie modułu, Błąd kanału

Środowisko i certyfikacja

Znak CE	Tak
Bezpieczeństwo elektryczne	IEC 61131-2, FM
Lokalizacja niebezpieczna	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Certyfikacja morska	ABS, BV, DNV-GL, LR, RS, CCS
Stopień ochrony	IP20 zgodnie z IEC 60529
Atmosfera korozyjna ISA-S71.04	G3
Warunki pracy klimatycznej	0 do +55 °C (Przechowywanie -40 do +70 °C), RH=5 do 95 % bez kondensacji, IEC/EN 61131-2
Stopień zanieczyszczenia	Stopień 2, IEC 60664-1
Mechaniczne warunki pracy	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Kategorie przepięć	IEC/EN 60664-1, EN 50178
Klasa sprzętu	Klasa I zgodnie z IEC 61140; (ochrona uziemienia)
Maksymalna temperatura otoczenia	55 °C (131 °F), dla montażu pionowego w kompaktowym MTU 40 °C (104 °F)
Zgodność z RoHS	EN 50581:2012
Zgodność z WEEE	DYREKTYWA/2012/19/UE
