AB 1746-IB32, 24VDC Moduł wejścia typu Sinking, Moduł wejścia SLC 500

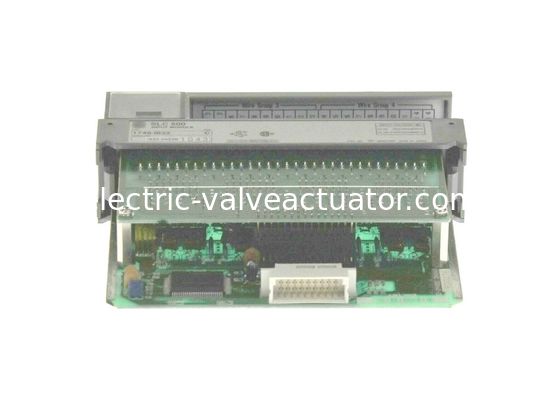

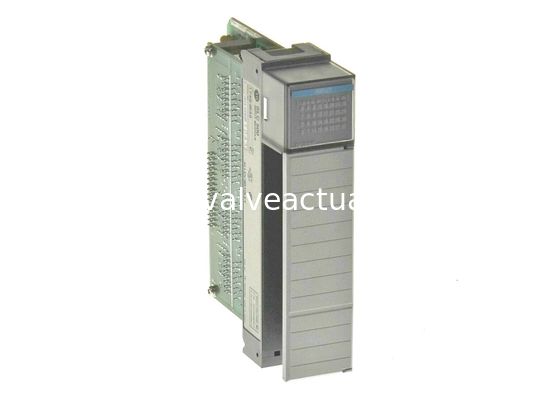

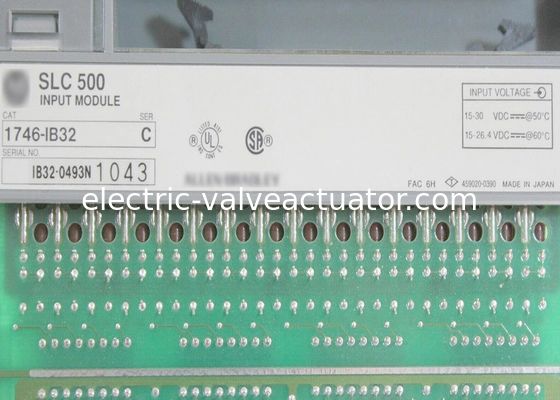

AB 1746-IB32 to moduł wejściowy dyskretny SLC 500. Moduł ten działa przy napięciu nominalnym 24VDC i w zakresie napięcia 15-30V DC @ 50 ° C (122 ° F) lub 15-26.4V DC @ 60 ° C (140 ° F).Moduł ten jest zazwyczaj używany do interfejsu urządzeń elektrycznych, takich jak przełącznikiDo tego modułu może być podłączone do niego do trzydziestu dwóch (32) sygnałów wejściowych za pośrednictwem 32 kanałów modułu wejściowego.

1746-IB32 to moduł pojedynczego gniazda, który jest skonfigurowany przy użyciu oprogramowania programowania RSLogix 500.Idealnie z sprzętem SLC 500 Modular Style. Wspiera instalację lokalną, wzdłuż sterownika lub na rack rozszerzający I/O lub na podwozie zdalnego I/O wzdłuż adaptera komunikacyjnego SLC 500.Instaluje się go bezpośrednio na dowolnym dostępnym miejscu podwozia 1746 z wyjątkiem miejsca 1, które jest zarezerwowane dla sterownika SLC 500.

1746-IB32 ma napięcie 50 mA przy 5VDC z maksymalnym napięciem wejściowym 5VDC, nominalnym prądem wejściowym 5,1 mA @ 24V DC, maksymalnym prądem wejściowym 1 w stanie wyłączonym.5 mA z typowym opóźnieniem sygnału 8 ms zarówno w przypadku przejścia sygnału ON na OFF, jak i OFF na ON.

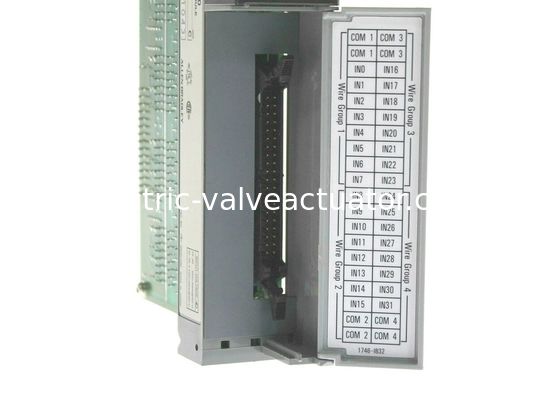

Przy montażu modułu należy upewnić się, że zasilanie jest usunięte z podwozia, ponieważ moduł ten nie obsługuje systemu usunięcia i wprowadzenia pod napędem (RIUP).Wyposażony jest w zdalny blok końcowy, który umożliwia zdalne podłączenie kabli do modułu, a także uproszczoną konserwację, ponieważ RTB umożliwia włączenie do innego modułu tego samego typu.

Model 1746-IB32 oferuje izolację od płaszczyzny tylnej testowanej w temperaturze 1500 V AC przez 60 sekund między płaszczyzną tylną a I / O i posiada 1500 Volt AC opór dielektryczny.Minimalne napięcie w obwodzie w stanie ON wynosi 150,0 V prądu stałego i w stanie wyłączonym, ma maksymalny spadek napięcia 5,0 V prądu stałego i maksymalny prąd przecieku 1,5 mA.Moduł 1746-IB32 ma maksymalny czas opóźnienia sygnału wynoszący 3 ms w jego wejściach w trybie ON i OFF i ma ogólny nominalny prąd wejściowy wynoszący 5.1 mA przy napięciu nominalnym 24 V DC. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
