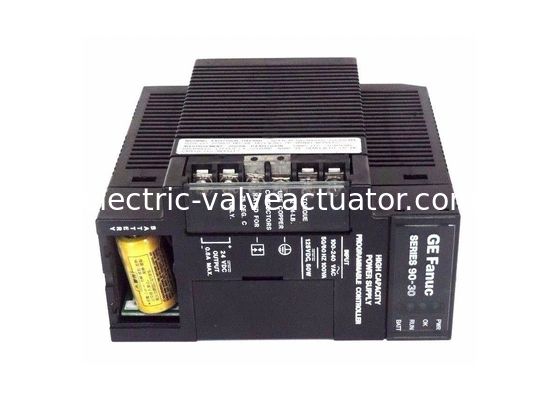

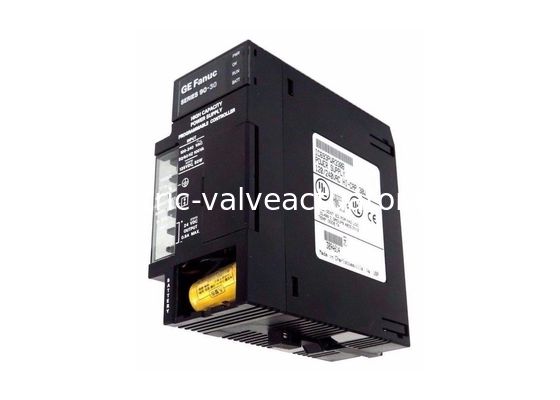

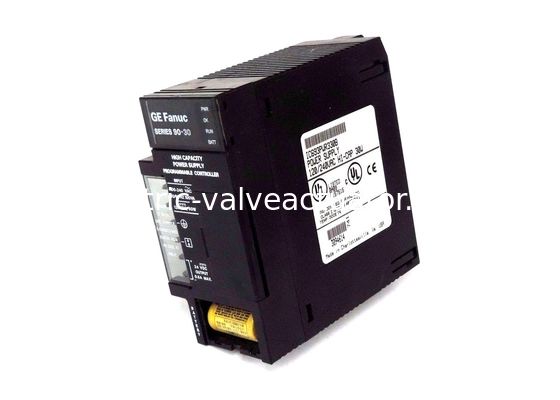

Moduł zasilania dużej mocy, seria 90-30, platforma GE FANUC IC693PWR330

GE FANUC IC693PWR330, moduł zasilania o dużej mocy

Platforma serii 90-30

Opis produktu

IC693PWR330 to zasilacz o dużej mocy z wyjściem 30 watów i wejściem 120/240 VAC/125 VDC. Istnieją aplikacje, które mogą potrzebować dużej +5V wydajności prądowej, której może nie być w standardowym zasilaczu (IC693PWR321). Dlatego ten zasilacz o dużej mocy pozwala na wykorzystanie każdego z 30 watów z zasilania +5V. IC693PWR330 może działać ze źródła napięcia wejściowego w zakresie od 85 do 264 VAC lub od 100 do 300 VDC. Ten zasilacz oferuje wyjście +5 VDC, +24 VDC Wyjścia zasilania przekaźników, które rozprowadzają zasilanie do obwodów w modułach przekaźników wyjściowych serii 90-30. Izolowane +24 VDC używane wewnętrznie przez niektóre moduły mogą być używane do dostarczania zewnętrznego zasilania dla modułów wejściowych 24 VDC. IC693PWR330 posiada połączenia okablowania w terenie dla zasilaczy AC/DC. Te dwa zasilacze składają się z 6 zacisków używanych do podłączenia użytkownika. Te połączenia obejmują: źródło zasilania AC, źródło zasilania 20 VAC i przewody uziemiające ze źródła zasilania 240 VAC. Są one przymocowane do systemu za pomocą górnych 3 zacisków z przodu zasilacza. Ich wrażliwość na zasilanie wejściowe AC/DC jest zazwyczaj niska.

IC693PWR330 zawiera urządzenia zabezpieczające przed przepięciem wejściowym które mają wewnętrzne połączenie na pinie 4 znajdującym się na listwie zaciskowej użytkownika. Ten pin jest połączony z pinem 3 za pomocą oferowanej, założonej zworki, która jest dobrze skonfigurowana w firmie. Założoną zworkę można usunąć, aby uczynić znak niefunkcjonalnym w przypadku, gdy ochrona przed przepięciem nie jest potrzebna z obu pinów 3 i 4. Wymaga również zabezpieczenia nadprądowego które jest oferowane przez wyjście logiczne 5V które jest elektronicznie ograniczone do 3,5 A (7 A dla zasilaczy o dużej mocy). Kiedy występuje nadmierne obciążenie, jest ono wykrywane wewnątrz, co może prowadzić do wyłączenia zasilania. Bezpiecznik wewnętrzny na wejściu działa jako kopia zapasowa zasilania w przypadku takich zdarzeń. Chroni również zasilacz przed wewnętrznymi usterkami zasilania.

Zasilacz o dużej mocy GE Fanuc IC693PWR330 to modułowy moduł zasilania dla systemu sterowania PLC serii 90-30. Zasilacze GE Fanuc serii 90-30 są modułowo zaprojektowane, aby umożliwić bezpośrednie wpięcie do lewego gniazda wszystkich płyt bazowych serii 90-30, zmniejszając w ten sposób czas i koszty instalacji. Zasilacz IC693PWR330 należy do serii wejściowej AC/DC o dużej mocy i jest w stanie pracować ze źródła napięcia wejściowego w zakresie od 85 V AC do 264 V AC lub od 100 V DC do 300 V DC. Zasilacz IC693PWR330 jest przeznaczony do zastosowań wymagających więcej niż 5 V DC i więcej niż może zapewnić standardowy moduł zasilania IC693PWR321 i pozwala na wykorzystanie całej mocy wyjściowej 30 W z zasilania o napięciu znamionowym +5 V DC.

Zasilacz GE Fanuc IC693PWR330 ma standardową pojemność wyjściową 5 V DC z całkowitą mocą wyjściową 30 W. Ma również wyjście zasilania przekaźnika 24 V DC o mocy 15 W, które zasila obwody w modułach przekaźników wyjściowych serii 90-30, oraz izolowane wyjście 24 V DC o całkowitej mocy 20 W, które jest używane wewnętrznie przez niektóre moduły I/O i może być również używane do dostarczania zewnętrznego zasilania dla modułów wejściowych 24 V DC. Zasilacz IC693PWR330 ma znamionowe napięcie wejściowe 120/240 V AC lub 125 V DC i dopuszczalny zakres napięcia roboczego od 85 do 264 V AC lub od 100 do 300 V DC. Zasilacz IC693PWR330 ma minimalny czas podtrzymania 20 milisekund i maksymalny limit zabezpieczenia nadprądowego 7 A przy wyjściu 5 V DC.

Specyfikacje techniczne

Informacje techniczne

Specyfikacje
