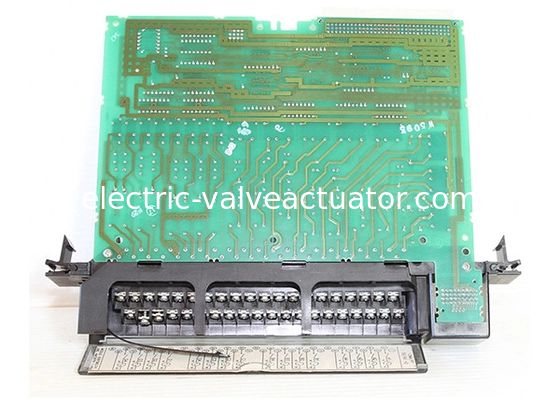

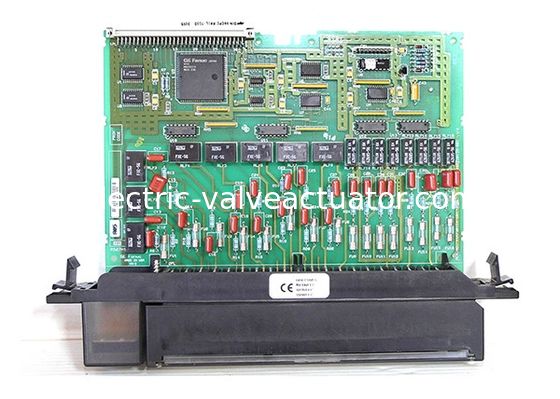

GE FANUC IC697MDL241, 240 VAC Moduł dyskretnego wejścia

GE FANUC IC697MDL241, 240 VAC Moduł dyskretnego wejścia

Nazwa marki: GE
Numer modelu: IC697MDL241
MOQ: 1
Cena £: Negotiations
Szczegółowe informacje
Miejsce pochodzenia:
USA
Woltaż:
240 V AC
Wejścia:
16 punktów izolowany
Prąd wejściowy:
20 Ma
Wymagane obecne:
0,25 A
Szczegóły pakowania:
Nowe oryginalne pudełko
Opis produktu

GE FANUC IC697MDL241, moduł wejścia dyskretnego 240 VAC wyprodukowany



Opis produktu



IC697MDL241 to moduł wejścia dyskretnego 240 VAC wyprodukowany przez GE Fanuc. Wyróżnione cechy tego modułu obejmują 16 indywidualnie izolowanych punktów, filtr wejściowy 20 ms i kompatybilność z czujnikami zbliżeniowymi. Moduł IC697MDL241 jest przeznaczony do użytku z PLC (kontrolerem logiki zbliżeniowej). Każde izolowane wejście może być używane na oddzielnej fazie zasilania AC.

Wejście jest reaktywne z charakterystyką prądowo-napięciową zgodną z normą IEC. Charakterystyki są kompatybilne z różnymi czujnikami zbliżeniowymi. Moduł IC697MDL241 jest wyposażony w wskaźniki LED, które pokazują stan WŁ./WYŁ. każdego punktu po stronie logicznej obwodu. Można je znaleźć na górze modułu. IC697MDL241 jest mechanicznie zakodowany, aby zachować prawidłową wymianę z podobnym typem w terenie. Odniesienia I/O są konfigurowalne przez użytkownika i nie są potrzebne przełączniki DIP ani zworki. Konfiguracja jest realizowana za pomocą funkcji konfiguracji oprogramowania programistycznego MS-DOS lub Windows działającego w systemie Windows 95 lub Windows NT przez Ethernet TCP/IP lub przez port SNP. Funkcjonalność konfiguracji oprogramowania programistycznego jest wygodnie wstępnie zainstalowana.

IC697MDL241 jest kompatybilny z szeregiem urządzeń wejściowych, w tym przyciskami, wyłącznikami krańcowymi i przełącznikami obrotowymi, a także elektronicznymi czujnikami zbliżeniowymi, zarówno 2-przewodowymi, jak i 3-przewodowymi. Obwody wejściowe są pojemnościowe, aby zapewnić niskie rozpraszanie ciepła, co przyczynia się do niezawodności i wydłużonej żywotności modułu. Charakterystyki prądu wejściowego zapewniają typowo 10mA w stanie WŁ. i mogą pochłaniać do 5mA prądu upływu w stanie WYŁ. Moduł jest kompatybilny z różnymi 2- i 3-przewodowymi czujnikami zbliżeniowymi.


O IC697MDL241

Moduł wejściowy IC697MDL241 to moduł wejścia dyskretnego wyprodukowany przez GE Fanuc w ramach serii 90-70. Działa przy napięciu 240 V AC i posiada 16 oddzielnych izolowanych punktów z czasem filtrowania wejściowego 20 milisekund i kompatybilnością z czujnikami zbliżeniowymi. Moduł ten jest zaprojektowany i przeznaczony do użytku z programowalnymi sterownikami logicznymi (PLC), a każde izolowane wejście może funkcjonować jako pojedyncza faza zasilania AC. Posiada również wejścia, które są reaktywne z właściwościami prądowo-napięciowymi zgodnymi ze standardem IEC, które są kompatybilne z różnymi czujnikami zbliżeniowymi. Moduł GE Fanuc IC697MDL241 posiada diody LED wskazujące stan włączenia i wyłączenia dla każdego z punktów po stronie logiki obwodu. Diody LED znajdują się na górze modułu.


Moduł wejścia dyskretnego GE Fanuc IC697MDL241 jest mechanicznie zakodowany, aby zapewnić łatwą wymianę z odpowiednim typem modułu w terenie. Użytkownicy mogą konfigurować odniesienia I/O, a zworki lub przełączniki DIP nie są wymagane. Konfiguracje te można wykonać za pomocą funkcji konfiguracji oprogramowania programistycznego Windows lub MS-DOS, które działa w systemie operacyjnym Windows NT lub Windows 95 przez port SNP lub port Ethernet TCP/IP. Funkcja konfiguracji oprogramowania programistycznego jest wstępnie zainstalowana. Moduł IC697MDL241 jest dopasowany do zestawu urządzeń wejściowych, takich jak wyłączniki krańcowe, przełączniki obrotowe, przyciski oraz 2- i 3-przewodowe elektroniczne czujniki zbliżeniowe. Moduł IC697MDL241 posiada pojemnościowe obwody wejściowe, które zapewniają niskie rozpraszanie ciepła, co przyczynia się do niezawodności i długiej żywotności modułu. Ma typowy prąd wejściowy 10 miliamperów w stanie włączenia i może również pochłaniać prąd upływu do 5 miliamperów w stanie wyłączenia.


Specyfikacje techniczne


Wejścia na moduł 240 V AC
Liczba wejść: 16 wejść (izolowanych)
Prąd wejściowy: 20 mA
Wymagany prąd: 0,25 Ampera
Częstotliwość: 60 Hz
Zasilanie DC: Nie



Informacje techniczne

SpeckfjkacjeNapięcie znamionowe:


Wejścia na moduł

240 VAC, 60 Hz sinusoidalny

16 indywidualnie izolowanych

Izolacja:

1500 V RMS - dowolne wejście do płyty tylnej

500 V RMS między grupami wejściowymi

Prąd wejściowy:

20mA (typowy) przy napięciu znamionowym (reaktywny) Charakterystyka wejściowa -
Napięcie w stanie włączenia:
160 do 264 V AC, 60 Hz sinusoidalny Napięcie w stanie wyłączenia:
0 do 40 V AC, 60 Hz sinusoidalny Prąd w stanie włączenia:
10mA do 15mA Prąd w stanie wyłączenia:
0 do 5mA (minimum 2,2 przy wejściu 40V) Czas opóźnienia filtra:
20ms typowy Prąd wymagany z magistrali płyty tylnej 5VDC:
0,25 ampera VME
System zaprojektowany do obsługi standardu VME C.1
