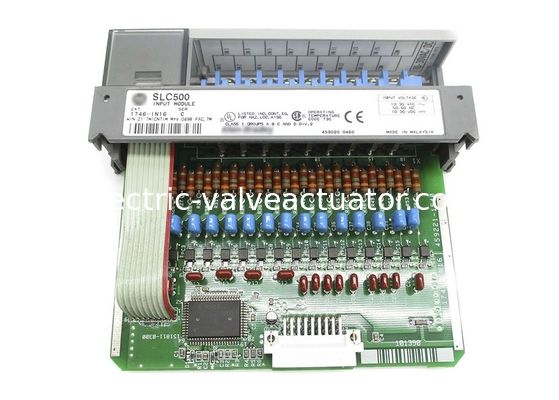

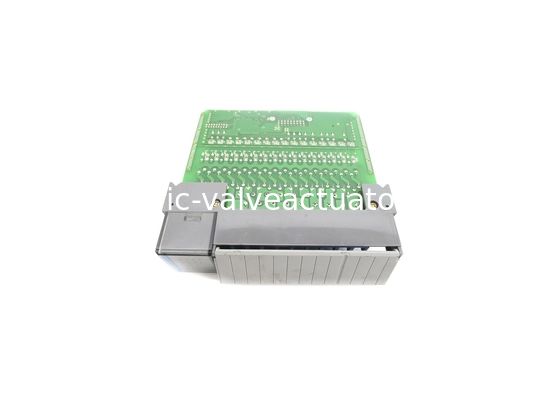

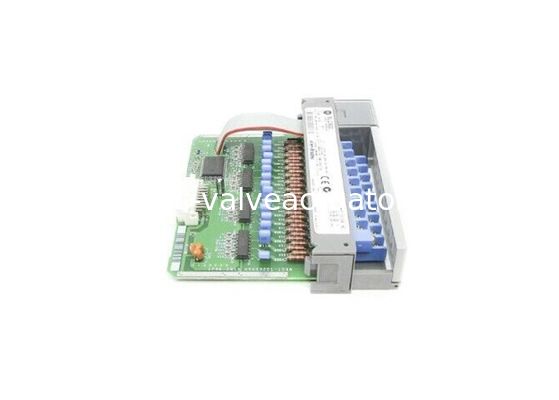

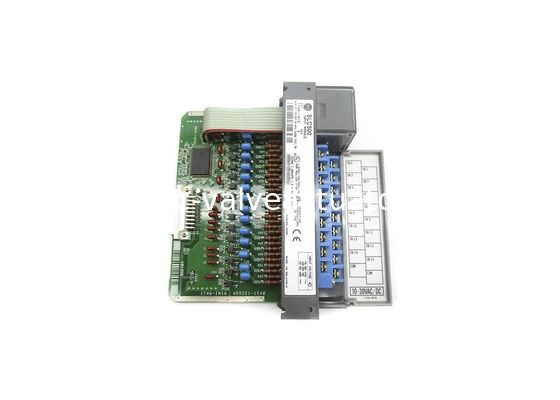

AB 1746-IN16, SLC 500 cyfrowy moduł wejścia AC/DC, 24 woltów AC/DC

AB 1746-IN16 to moduł wejściowy 24 VDC / 24 VAC Sinking.Moduł ten posiada szesnaście (16) kanałów zatopienia, które mogą być wykorzystywane do interfejsu z dyskretnymi sygnałami wejściowymi, które działają z zakresem napięcia 10-30 VDC i VAC.

Moduły wejściowe są wykorzystywane przez sterownik programowalnej logiki (PLC) do interfejsu z procesem.Każdy kanał tego modułu posiada dedykowany wskaźnik LED, który zapewnia wizualne informacje zwrotne, czy kanał ma moc aktywną, czy nieŚwiatła te mogą być również wykorzystywane jako odniesienie do rozwiązywania problemów, ponieważ potwierdzają, czy sygnał pochodzący ze strony pola dotarł do modułu.

Moduł ten zajmuje pojedynczy slot w dowolnym podwoziu 1746 SLC. Może być zainstalowany w lokalnym podwoziu wraz z procesorem PLC lub do gniazda rozszerzającego SLC.Jest bezpośrednio montowany na podwoziu za pośrednictwem dostarczonych łączników męskich, które są wyrównane z zintegrowanymi łącznikami przycisku podwozia, podobnie jak każdy moduł w systemie SLC 500.

Ten moduł wykazuje nieznacznie różne opóźnienie sygnału dla napięć AC i DC.Przejście ON do OFF i OFF do ON wykazuje opóźnienie sygnału 25 ms, podczas gdy dla napięcia zasilania prądem stałym doświadczany opóźnienie sygnału dla przejścia ON do OFF i OFF do ON wynosi zarówno 15 msAby skonfigurować ten moduł jako część systemu SLC 500, należy go wprowadzić do konfiguracji sprzętowej oprogramowania RSLogix 500.To oprogramowanie jest powszechnym oprogramowaniem do programowania dla serii sterowników SLC 500.

AB 1746-IN16 to moduł wejściowy 24 VDC / 24 VAC Sinking.Moduł ten posiada szesnaście (16) kanałów zatopienia, które mogą być wykorzystywane do interfejsu z dyskretnymi sygnałami wejściowymi, które działają z zakresem napięcia 10-30 VDC i VAC.

Moduły wejściowe są wykorzystywane przez sterownik programowalnej logiki (PLC) do interfejsu z procesem.Każdy kanał tego modułu posiada dedykowany wskaźnik LED, który zapewnia wizualne informacje zwrotne, czy kanał ma moc aktywną, czy nieŚwiatła te mogą być również wykorzystywane jako odniesienie do rozwiązywania problemów, ponieważ potwierdzają, czy sygnał pochodzący ze strony pola dotarł do modułu.

Moduł ten zajmuje pojedynczy slot w dowolnym podwoziu 1746 SLC. Może być zainstalowany w lokalnym podwoziu wraz z procesorem PLC lub do gniazda rozszerzającego SLC.Jest bezpośrednio montowany na podwoziu za pośrednictwem dostarczonych łączników męskich, które są wyrównane z zintegrowanymi łącznikami przycisku podwozia, podobnie jak każdy moduł w systemie SLC 500.

Ten moduł wykazuje nieznacznie różne opóźnienie sygnału dla napięć AC i DC.Przejście ON do OFF i OFF do ON wykazuje opóźnienie sygnału 25 ms, podczas gdy dla napięcia zasilania prądem stałym doświadczany opóźnienie sygnału dla przejścia ON do OFF i OFF do ON wynosi zarówno 15 msAby skonfigurować ten moduł jako część systemu SLC 500, należy go wprowadzić do konfiguracji sprzętowej oprogramowania RSLogix 500.To oprogramowanie jest powszechnym oprogramowaniem do programowania dla serii sterowników SLC 500.
