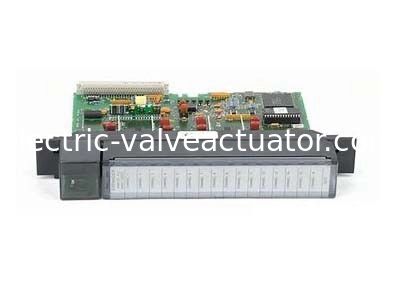

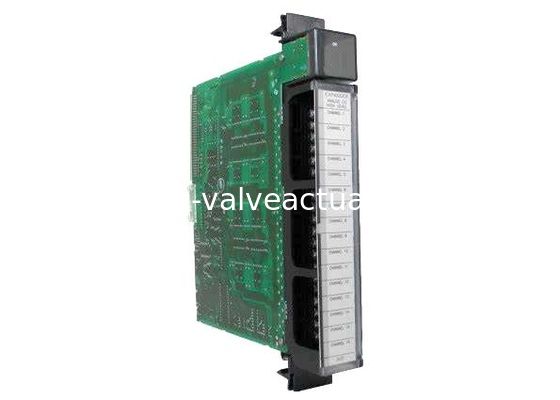

GE FANUC IC697ALG441, Moduł rozszerzeń wejść analogowych, Seria 90-30

Name: GE FANUC IC697ALG441, Moduł rozszerzeń wejść analogowych, Seria 90-30
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: IC697Alg441
Price: 210.00 USD
Availability: InStock

Nazwa marki:	GE
Numer modelu:	IC697Alg441
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

USA

Opis produktu:

Moduł ekspandera napięcia

Liczba wejść:

16 danych wejściowych

Zakres wejściowego napięcia:

10 do +10 woltów

Współczynnik konwersji:

2 pani

Kalibrowanie:

Zestaw fabryki na 10 woltów +/- 2 mV

Maksymalny błąd:

+/-. 03% pełnej wartości, +/-. 02% wartości

Szczegóły pakowania:

Nowe oryginalne pudełko

Opis produktu

GE FANUC IC697ALG441, Moduł rozszerzacza analogicznego wejścia, seria 90-30

Opis produktu

GE Fanuc IC697ALG441 to moduł Analog Input Expander dla serii 90-30 GE.Kompletny podsystem analogowy obejmuje konwerter bazowy i dwa moduły ekspandera Ten komponent jest modułem rozszerzacza napięcia i ma 16 kanałów.rozszerzacz napięcia zapewnia dodatkowe wejściaSystem ten jest w stanie zaakceptować maksymalnie 120 punktów.Użytkownik nie musi konfigurować przełączników DIP lub skakaczy podczas korzystania z tego systemu. Jest łatwy do konfigurowania za pomocą oprogramowania programowania Windows. Typowy podsystem będzie składał się z modułu konwertera bazowego i, w razie potrzeby, jednego lub więcej modułów rozszerzających.Użytkownicy mogą zwiększyć liczbę danych wejściowych całego systemu do maksymalnie 120Wykonuje się to, tworząc łańcuch z maksymalnie siedmiu modułów rozszerzających z konwertera bazowego.

Specyfikacje techniczne

Zakres napięcia wejściowego:	-10 do +10 woltów
Zakres bieżącego wejścia:	4 do 20 mA
Kalibracja:	Ustawienie fabryczne na 10 V +/- 2 mV
Numer wprowadzonych danych:	16 Wkrótce... wejścia napięcia
Rodzaj modułu:	Moduł rozszerzacza analogicznego wejścia
Moc:	+ 5 V

Informacje techniczne

Specyfikacje

Zakres wejścia:	Napięcie: od 10 do +10 woltów Prąd: od 4 do 20 miliamperów
Rozstrzygnięcie:	Domyślne skalowanie (16 bitów) 312,5 mikrovoltu na krok LSB przy napięciu 0,5 mikrampera na krok LSB przy napięciu od 4 do 20 mA Nie brakuje kodów powyżej 16 bitów na napięciu Nie brakuje kodów powyżej 14 bitów na napięciu NAPOMNIENIE:Skalizacja użytkownika może wprowadzać pominięte kody w dolnych 2 lub 3 bitach w zależności od używanych czynników.
Dokładność: kalibracja	Ustawienie fabryczne w pełnej skali = 10 voltów ± 2 milivoltów na modułach konwertera bazowego. Maksymalne błędy w temperaturze 25°C (77°F) to: napięcie konwertera bazowego, ± 0,01% pełnej skali, ± 0,02% wartości prądu konwertera bazowego, ±05% całej skali, ± 0,1% wartości napięcia rozszerzacza, ± 0,03% pełnej wartości, ± 0,02% wartości prądu rozszerzacza, ± 0,07% pełnej skali, ± 0,1 procent wartości
Konwerter bazy	Ciągła samokalibracja dla wartości pełnej skali zerowej i dodatniej (przed skalowaniem przez użytkownika).Trimpot na konwerterze bazowym dostosowuje pełną wartość skali przy wejściu 10VDla. W przypadku zastosowań krytycznych można go zresetować, aby zrekompensować starzenie się urządzenia. odniesienie.
Dokładność: liniowość	± 0,02% całej skali w całym zakresie od ujemnego do dodatniego.
Współczynnik temperatury	±5 PPM na °C typowe ±15 PPM na maximum °C, napięcie ±30 PPM na maximum °C, prąd
Impedancja wejściowa:	Wpływy napięcia: Większe niż 10 megohm przy impedancji prądu prądu stałego, 20K ohm w serii z kondensatorem 0,47 mfd. Wpływy prądu: 250 ohm, 0,1% precyzyjny szunt
Wymóg odrzucenia w trybie ogólnym:	Zakres napięcia - wejście sygnału szczytowego musi wynosić od +13 do ¢13 w stosunku do terminala ANLGCOM.
Wrażliwość:	Odpowiedź na sygnały w trybie wspólnym w ramach powyższych limitów wynosi zazwyczaj 70 dB CMRR, co odpowiada odczytowi w pełnej skali 0,02% dla wejścia 0V w trybie wspólnym 10 V. UWAGA:Ciągłe sygnały wejściowe wykraczające poza zakres wspólnego trybu mogą powodować nieprawidłowe konwersje bez wywołania alarmów.
/Przechodnia słuchaczka:	Wysokiej prędkości wejścia w moduł konwertera bazowego może wykazywać pewne interakcje między sąsiednimi kanałami.04% różnicy między poziomem wpływu wpływu a poziomem wpływu przylegającego kanałuEfekt ten można zminimalizować poprzez układanie wejścia o podobnych poziomach na sąsiednich kanałach.
Stawka konwersji:	Wejścia konwertera bazowego aktualizowane są sekwencyjnie około co 2,4 ms do 2,8 ms (maksymalnie) dla wszystkich 8 kanałów.Czas pomiędzy aktualizacjami programu Expander = 440,8 x N ms (N = liczba obecnych modułów rozszerzających).

Czas reakcji:	Każdy wejście ma filtr o niskim przepustowości z odcięciem 100 promieni na sekundę (0,01 sekundy).Próbka i przechowywanie utrzymuje pełną rozdzielczośćCzasy ustawiania, z określonymi dokładnościami, dla wejścia stopniowego od zera do pełnej skali są następujące: 50,0% 30 milisekund 10,0% 42 milisekundy 00,5% 51 milisekund 00,1% 67 milisekund
Ochrona wejścia:	Wpływy odizolowane od podłoża VME - ale nie między kanałami wejściowymi.
Impuls:	Wejścia, na które normalnie nie ma wpływu szczytów fali pierścieniowej w trybie normalnym do 1000 V. Szczyty trybów normalnych lub poprzecznych do 2500 V nie powodują uszkodzeń,ale może powodować sporadyczne złe dane, jeśli wystąpią zbieżnie z konwersją dotkniętego kanału.
Ciągłe prze napięcie:	Wejścia mogą przetrwać awarię w trybie normalnym lub w trybie normalnym 120 VAC lub 125 VDC przez co najmniej 1 minutę. Szkody ograniczone tylko do dotkniętego wejścia.
Wymagania energetyczne:
Podłoga stojanowa	+5 woltów przy maksymalnej mocy 0,8A (4 waty) dla konwertera bazowego +5 woltów przy 0,4A (2 waty) dla każdego modułu ekspandera
Strona pola	Moduł nie wymaga zasilania; jednakże prąd dla wejścia od 4 do 20 mA musi być dostarczany przez użytkownika.
