GE FANUC IC697BEM741, Kontroler magistrali FIP (FBC) Wyprodukowany, Moduły FIP IC670

GE FANUC IC697BEM741, FIP Bus Controller (FBC) Manufactured, FIP IC670 Moduły

Opis produktu

IC697BEM741 to sterownik FIP Bus (FBC) wytwarzany przez GE Fanuc.Może skanować FIP I/O z IC693 FIP Remote I/O Scanners, moduły FIP IC670 oraz ogólne urządzenia FIP powiązane z GE Fanuc 90-70 IC697BEM741.

Najważniejsze cechy IC697BEM741 obejmują dwukanałowy sterownik przycisku, który zajmuje pojedynczy slot w standardowym lub VME Integrator rack.FBC jest skonfigurowany z Logicmaster 90-70 lub funkcjonalności konfiguracji oprogramowania do programowania sterowania. Urządzenia I/O na autobusie FIP są skanowane jednocześnie przez sterownik autobusu, a dane I/O są przesyłane do procesora jeden raz na skanowanie.W systemie IC697 PLC można włączyć maksymalnie 31 różnych sterowników szynCztery z nich mogą być kontrolerami FIP.

Autobus FIP może obsługiwać zdalnie uruchamiane moduły I/O (tzw. stoiska I/O IC693, które są połączone z autobusem za pośrednictwem modułów zdalnego skanera I/O).Stacje sterujące, (tzw. moduły I/O sterowania terenowego, które są połączone z autobusem za pośrednictwem FIP Bus Interface Unit); oraz urządzenia ogólne, w tym komputery, które są połączone z autobusem za pośrednictwem modułu FIP zewnętrznego użytkownika.Autobus FIP jest najczęściej używany do sterowania I/O i może być wykorzystywany do przechowywania danych konfiguracyjnych do zdalnych urządzeń i zgłaszania błędów.

O IC697BEM741

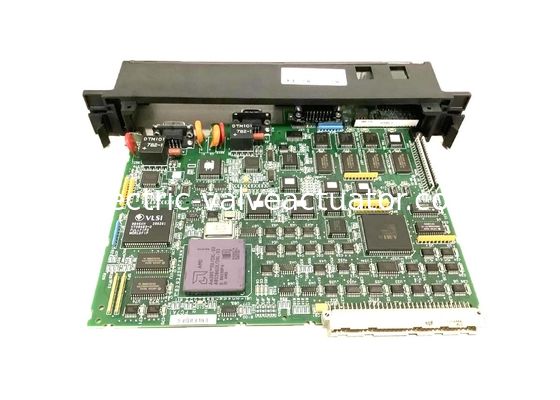

Kontroler IC697BEM741 FIP Bus to dwukanałowy kontroler autobusu do systemu kontrolerów FIP Bus serii 90-70 GE Fanuc.0 Megabit FIP lub sieć WorldFIP (EN50170)Kontroler IC697BEM741 FIP Bus może pomieścić do 128 urządzeń polowych, w tym moduł I/O sterowania pola (wykorzystujący interfejs FIP Bus),Interfejs sieci busów polowych FIP serii 90-70 i serii 90-30, półki I/O serii 90-30 (wykorzystujące moduły zdalnego skanera I/O FIP) oraz ogólne urządzenia, takie jak komputery ogólnego użytku z interfejsem przycisku (wykorzystujące moduł interfejsu FIP).Kontroler IC697BEM741 Bus może seryjnie skanować urządzenia I/O na szlaku FIP, a dane I/O są przekazywane do procesora przy każdym zakończonym iteracyjnym skanowaniuPodczas skanowania kontroler IC697BEM741 Bus niezależnie wyszukuje podłączone urządzenia zdalne, nadaje dane wyjściowe z PLC do podłączonych urządzeń,umożliwia przesyłanie wiadomości zależnych od czasu z urządzeń polowych, i otrzymuje wiadomości diagnostyczne z podłączonych urządzeń pola.

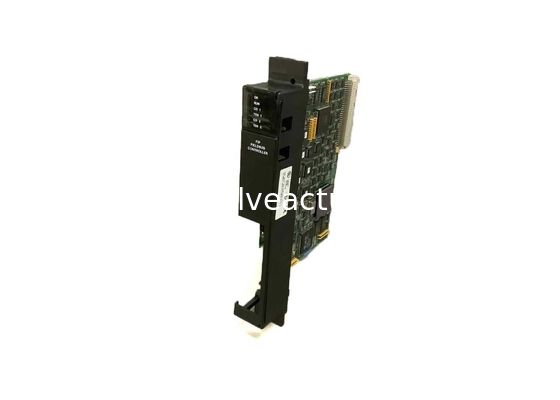

Kontroler GE Fanuc IC697BEM741 FIP Bus zajmuje jedno miejsce w półce z integratorem VME PLC GE IC697 (pozycja IC697CHS782 lub IC697CHS783).System IC697BEM741 FIP Bus Controller może być skonfigurowany z oprogramowaniem programowania Logicmaster Series 90-70 opartym na systemie Windows lub oprogramowaniem programowania CIMPLICITY Control 90.. Kontroler IC697BEM741 Bus jest wyposażony w 6 wskaźników LED na przednim panelu.podczas gdy dolne 4 diody LED wskazują stan komunikacji na urządzeniuKontroler IC697BEM741 Bus posiada również przycisk bezpośrednio pod wskaźnikami LED do lokalnego resetowania.Wyposażony jest w 15-pinny złącze seryjny, który łączy się z komputerem do aktualizacji oprogramowania operacyjnego., a także posiada 2 9-pionowe złącza FIP Bus (kanały 1 i 2) do podłączenia do 2 autobusów FIP.

Specyfikacje techniczne IC697BEM741
