GE FANUC IC693CPU364, Jednoslotowy centralny procesor, Moduł procesora serii 90-30

GE FANUC IC693CPU364, Jednoslotowy centralny procesor, Moduł procesora serii 90-30

Nazwa marki: GE
Numer modelu: Procesor IC693364
MOQ: 1
Cena £: Negotiations
Szczegółowe informacje
Miejsce pochodzenia:
USA
Kompatybilny z:
GE Fanuc Series 90-30 PLCS
mikroprocesor:
80386EX
Ntegrated Ethernet:
Tak
Pojemność pamięci użytkownika:
240 kB
Temperatura robocza:
32 do 140 stopni Fahrenheit
Szybkość procesora:
25MHz
Szczegóły pakowania:
Nowe oryginalne pudełko
Opis produktu

GE FANUC IC693CPU364, Jednoslotowy procesor centralny, Moduł procesora serii 90-30

Opis produktu

IC693CPU364 to jednoslotowy procesor centralny (z serii GE Fanuc 90-30) z wbudowanym kablem Ethernet i 1 wbudowanym portem szeregowym. To urządzenie jest „mózgiem” PLC i to tutaj odbywa się większość obliczeń. Zobacz specyfikacje tego urządzenia na stronie internetowej IC693CPU364. Standardowym zastosowaniem dla IC693CPU364 byłoby podłączenie 9-pinowego portu szeregowego komputera za pomocą IC693CBL316 do standardowego interfejsu Ethernet IC693CPU364. Należy zauważyć, że interfejs Ethernet IC693CPU364 to Ethernet Global Data (EGD). Zaletą tego wbudowanego interfejsu Ethernet jest to, że nie trzeba używać oddzielnego modułu Ethernet, takiego jak CMM321, z urządzeniem. W rzeczywistości można zaoszczędzić slot PLC w oparciu o wbudowany charakter portu Ethernet w IC693CPU364.

EGD pozwala również CPU364 na obsługę wyspecjalizowanych parametrów, których tryb konfiguracji HHP nie jest w stanie obsłużyć. W przeciwieństwie do CMM321, CPU364 nie wymaga zewnętrznego transceiweru. CPU364 ma wbudowany transceiver, który można podłączyć przez port 10BASE-T. CPU364 oferuje jednak pewną dodatkową funkcjonalność w postaci możliwości dodania zewnętrznego transceiweru. Można to zrobić za pośrednictwem portu AAUI, który omija wewnętrzny transceiver. Kolejną zaletą wbudowanego interfejsu Ethernet jest to, że może komunikować się bez użycia płyty tylnej PLC, tworząc szybszą prędkość komunikacji niż można by osiągnąć za pomocą oddzielnych modułów CPU i Ethernet. Kilka podstawowych rzeczy, na które należy zwrócić uwagę w odniesieniu do IC693CPU364, to to, że podczas korzystania z CPU364 należy podłączyć do uziemienia ramy w slocie, w którym jest zainstalowany. Można znaleźć przewód uziemiający na urządzeniu do tego właśnie celu.

CPU364 używa standardowego oprogramowania układowego flash bez EPROM i bez EEPROM. Prąd znamionowy dla IC693CPU364 wynosi 1A i używa bezpiecznika GE Fanuc 44A725214–001. Maksymalna pojemność CPU dla CPU364 wynosi 25 MHz przy użyciu procesora 80386EX. Istnieją 2048 punktów wejściowych, 2048 punktów wyjściowych. Pamięć rejestrów jest konfigurowalna od 128 do 32640 słów. CPU364 ma matematykę zmiennoprzecinkową opartą na oprogramowaniu układowym.

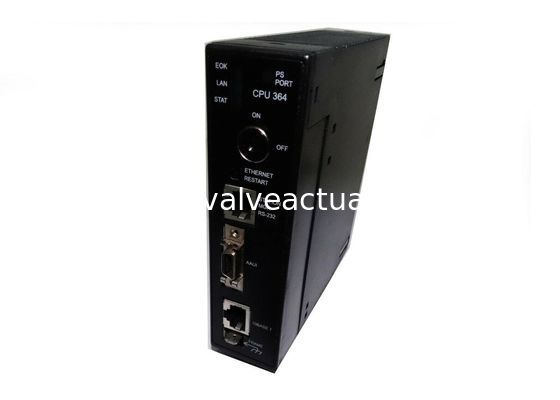

Wraz z wersją oprogramowania układowego 9.1 do CPU364 dodano funkcje EGD i konfigurowalnego rozpoznawania nazw. CPU364 ma cztery diody LED, przycisk ponownego uruchomienia Ethernet, standardowy przełącznik kluczykowy CPU, trzy złącza portów i zakładkę połączenia uziemiającego ekranu. Cztery kontrolki LED dotyczą interfejsu Ethernet i portu PS. Trzy z kontrolek są dla Ethernet: EOK, LAN i STAT, a 1 jest dla portu PS. Przycisk ponownego uruchomienia Ethernet ma cztery zastosowania:

  • Test LED
  • Uruchom ponownie
  • Uruchom ponownie i wejdź w stan ładowania oprogramowania
  • Uruchom ponownie i wejdź w stan konserwacji

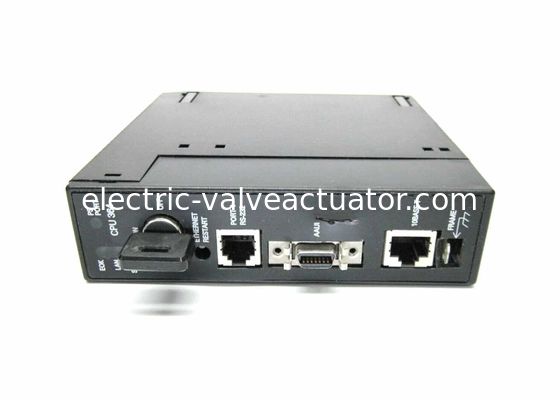

CPU364 ma port 1, RS-232, port AAUI i port 10Base T. Te porty umożliwiają podłączenie CPU364 do terminala lub emulatora terminala (PORT 1), połączenie przez IEEE 802.3 z zewnętrznym transceiverem Ethernet (AAUI) oraz połączenie z siecią Ethernet 10Base T. Oprogramowanie układowe w CPU364 jest, jak wspomniano powyżej, przechowywane w pamięci Flash i ładowane za pośrednictwem złącza portu szeregowego. Odbywa się to za pomocą komputera osobistego z loaderem i oprogramowaniem. Podobnie, oprogramowanie układowe interfejsu Ethernet jest przechowywane w pamięci Flash i ładowane przez złącze Port 1 w ten sam sposób.

IC693CPU364 jest wyposażony w 8 płyt bazowych, które składają się z pojedynczej płyty bazowej CPU i 7 płyt bazowych, które mogą służyć jako płyty rozszerzeń lub zdalne płyty bazowe. Używa procesora 80386EX działającego z częstotliwością 25 MHz i wymaga obciążenia 1,51 A z zasilacza +5 VDC. Ma również wolno działający, wymienny bezpiecznik Ethernet o wymiarach 2,69 x 2,69 x 6,1 mm, o napięciu 125 V i prądzie 1 A. Moduł działa w temperaturze otoczenia od 0 do 60 stopni Celsjusza (lub od 32 do 140 stopni Fahrenheita). Ma typową szybkość skanowania 0,22 milisekundy na 1K logiki lub styków boolowskich.

IC693CPU364 ma do 240 KB pamięci programu dostępnej dla użytkownika. Uwaga: rzeczywisty rozmiar dostępnej pamięci programu użytkownika zależy od ilości skonfigurowanych dla typów pamięci słów konfigurowalnych %R, %AI i %AQ, jak opisano poniżej. Jego pamięć rejestrów (%R) jest konfigurowalna w krokach co 128 słów, od 128 do 16 384 słów z Logicmaster i od 128 do 32 640 słów z Control w wersji 2.2. Jest dostarczany z dyskretną pamięcią globalną (%G) o pojemności 1280 bitów, cewkami wewnętrznymi (%M) o pojemności 4096 bitów, cewkami wyjściowymi (tymczasowymi) (%T) o pojemności 256 bitów i odniesieniami do stanu systemu (%S) o pojemności 128 bitów (z %S, %SA, %SB, %SC mającymi po 32 bity). Wejścia analogowe (%AI) i wyjścia (%AQ) są konfigurowalne w krokach co 128 słów, od 128 do 16 384 słów z Logicmaster i od 128 do 32 640 słów z Control w wersji 2.2. Wejścia dyskretne (%I) i wyjścia (%Q) mają po 2048. Ma 28 słów (%SR) rejestrów systemowych, które są używane tylko do przeglądania tabeli odniesień i nie można się do nich odwoływać w programie logiki użytkownika. Obsługuje typy pamięci RAM i flash oraz ma obsługę matematyki zmiennoprzecinkowej opartej na oprogramowaniu układowym.

Ma rejestry przesuwne, nadpisanie, zegar z podtrzymaniem bateryjnym, z przerwaniami, które obsługują funkcję podprogramu okresowego, i ponad 2000 timerów/liczników. Ma tylko jeden wbudowany port szeregowy, który używa złącza na zasilaczu PLC. Port obsługuje protokoły slave SNP/SNP-X. Moduł ma kompatybilność PCM/CCM; jednakże, aby obsługiwać master SNP/SNP-x, CCM lub obsługę slave RTU, wymaga modułu CMM. Wymaga również modułu PCM do obsługi master RTU. Ma wewnętrzny AAUI lub 10BASE-T Ethernet (AAUI wymaga zewnętrznego transceiweru, podczas gdy 10BASE-T jest bezpośredni). Ma również dodatkowy zewnętrzny Ethernet, który obsługuje moduły opcji Ethernet. Zainstalowana sieć lokalna (LAN) wymaga modułów opcji dla Genius, Profibus i FIP. Wcześniejsze moduły mogą mieć diodę LED oznaczoną jako „SNP” zamiast „PS PORT”. W przeciwnym razie moduły te są identyczne.

Specyfikacje techniczne


Prędkość procesora: 25 MHz
Punkty I/O: 2048
Pamięć rejestrów: 240 KB łącznie
Matematyka zmiennoprzecinkowa: Tak, oparta na oprogramowaniu układowym
Procesor 80386EX
Wymagane obciążenie 1,1 A z zasilacza +5 VDC



Informacje techniczne

CPU364 Numer katalogowy IC693CPU364


Typ procesora Jednoslotowy moduł CPU z wbudowanym interfejsem Ethernet
Łączna liczba płyt bazowych na system 8 (płyta bazowa CPU + 7 rozszerzeń i/lub zdalnych)
Obciążenie wymagane z zasilacza 1,51 A z zasilacza +5 VDC
Prędkość procesora 25 Megaherców
Typ procesora 80386EX
Bezpiecznik Ethernet, wymienny 2,69x2,69x6,1 mm, 125V, 1A, wolno działający

Temperatura pracy 0 do 60 stopni C (32 do 140 stopni F) otoczenia
Typowa szybkość skanowania 0,22 milisekundy na 1K logiki (styki boolowskie)
Pamięć użytkownika (łącznie) 240 KB. Uwaga: Rzeczywisty rozmiar dostępnej pamięci programu użytkownika zależy od ilości skonfigurowanych dla typów pamięci słów konfigurowalnych %R, %AI i %AQ (patrz poniżej).
Punkty wejścia dyskretnego - %I 2048
Punkty wyjścia dyskretnego - %Q 2048
Dyskretna pamięć globalna - %G 1280 bitów
Cewki wewnętrzne - %M 4096 bitów
Cewki wyjściowe (tymczasowe) - %T 256 bitów
Odniesienia do stanu systemu - %S 128 bitów (%S, %SA, %SB, %SC - po 32 bity)
Pamięć rejestrów - %R Konfigurowalne w krokach co 128 słów od 128 do 16 384 słów z Logicmaster i od 128 do 32 640 słów z Control w wersji 2.2.
Wejścia analogowe - %AI Konfigurowalne w krokach co 128 słów od 128 do 16 384 słów z Logicmaster i od 128 do 32 640 słów z Control w wersji 2.2.
Wyjścia analogowe - %AQ Konfigurowalne w krokach co 128 słów od 128 do 16 384 słów z Logicmaster i od 128 do 32 640 słów z Control w wersji 2.2.
Rejestry systemowe (tylko do przeglądania tabeli odniesień; nie można się do nich odwoływać w programie logiki) 28 słów (%SR)
Timery/liczniki >2000
Rejestry przesuwne Tak
Wbudowane porty szeregowe 1 (używa złącza na zasilaczu PLC). Obsługuje slave SNP/SNPX. Wymaga modułu CMM dla master SNP/SNP-X, slave RTU lub CCM; moduł PCM dla obsługi master RTU.
Komunikacja

Ethernet (wewnętrzny- AAUI lub 10BASE-T. AAUI wymaga zewnętrznego transceiweru. 10BASE-T jest bezpośredni.

Ethernet (dodatkowy) - Obsługuje moduły opcji Ethernet.

LAN-Wymaga modułów opcji dla Genius, Profibus, FIP.

Nadpisanie Tak
Zegar z podtrzymaniem bateryjnym Tak
Obsługa przerw Obsługuje funkcję podprogramu okresowego.
Rodzaj przechowywania pamięci RAM i Flash
Kompatybilność PCM/CCM Tak
Obsługa matematyki zmiennoprzecinkowej Tak, oparta na oprogramowaniu układowym.
