GE FANUC IC697BEM731, SERIA 90-70, JEDNOKANAŁOWY KONTROLER

GE FANUC IC697BEM731, SERIA 90-70, JEDNOKANAŁOWY KONTROLER

Nazwa marki: GE
Numer modelu: IC697BEM731
MOQ: 1
Cena £: Negotiations
Szczegółowe informacje
Miejsce pochodzenia:
USA
Szczegóły pakowania:
Nowe oryginalne pudełko
Opis produktu

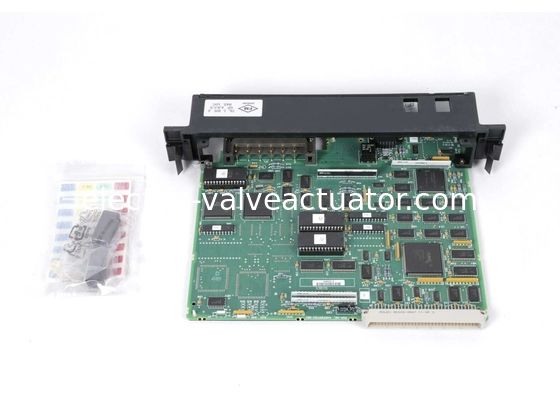

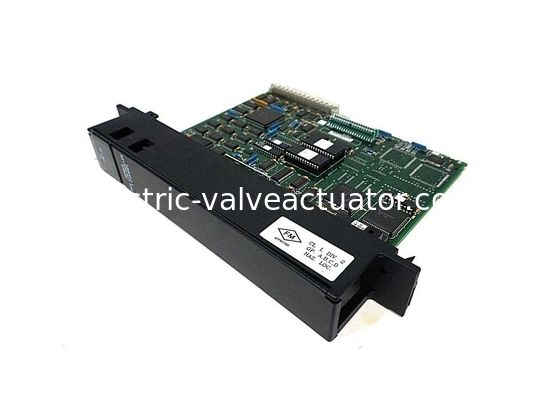

GE FANUC IC697BEM731, seria 90-70, kontroler jednokanałowy

Opis produktu



IC697BEM731 to moduł kontrolera magistrali (BCM) wyprodukowany przez GE Fanuc dla serii 90-70. IC697BEM731 został zaprojektowany specjalnie dla monitora Genius I/O IC660/IC661. Moduł IC697BEM731 jest dostępny jako kontroler jednokanałowy; zajmuje zatem tylko jedno gniazdo monitora ręcznego (IC66*) PLC. Ten BCM skanuje bloki wejść/wyjść IC66* asynchronicznie; w konsekwencji dane I/O są przesyłane do CPU raz na skanowanie przez tylną płytę stelaża PLC IC697. Moduł IC697BEM731 BCM jest również odpowiedzialny za obsługę komunikacji kierowanej, pochodzącej z żądania usługi komunikacyjnej CPU PLC. Ponadto może być skonfigurowany do wykonywania komunikacji globalnej. IC697BEM731 można skonfigurować tylko za pomocą funkcji konfiguracji oprogramowania programistycznego MS DOS lub Windows.


Dodatkowe funkcje IC697BEM731 obejmują 30 urządzeń na kanał, diagnostykę I/O IC66* lub IC661, obsługę bloków redundantnych, kabli i procesorów CPU, komunikację LAN, konfigurację programową CPU i funkcję procesora alarmów. Przed instalacją należy zapoznać się z odpowiednią instrukcją instalacji PLC. Zasilanie powinno być WYŁĄCZONE przed rozpoczęciem. Zainstaluj stelaż zgodnie z instrukcjami i włącz zasilanie. Jeśli zrobiono to poprawnie, moduł uruchomi się z odpowiednią migającą diodą LED. Środkowa dioda LED zaświeci się, gdy konfiguracja zostanie odebrana z CPU i zostanie zweryfikowana operacja magistrali. Dioda LED na dole jest zawsze WYŁĄCZONA.


Moduł GE Fanuc IC697BEM731 to moduł BCM lub kontrolera magistrali, który jest częścią linii produktów serii 90-70 i ma być używany jako kontroler magistrali w sterownikach PLC serii 90-70. Ten moduł kontrolera waży tylko 2 funty. Ma również tylko 1 kanał I/O. Moduł kontrolera magistrali IC697BEM731 można zainstalować tylko w 1 gnieździe na stelażu PLC i można go skonfigurować za pomocą oprogramowania konfiguracyjnego opartego na systemie Windows. Moduł kontrolera magistrali IC697BEM731 działa poprzez szeregowe skanowanie wszystkich I/O w PLC, a następnie przesyłanie wszystkich danych I/O do płyty tylnej po zakończeniu procesu skanowania. Może również obsługiwać transfery danych peer-to-peer.

Moduł kontrolera magistrali GE Fanuc serii 90-70 IC697BEM731 może używać sieci LAN do łączenia się z innymi modułami kontrolera magistrali i PCIM, i będzie działał jako węzeł komunikacyjny dla tych urządzeń i sieci LAN. Ma domyślną prędkość transmisji 153,5 kBaud. Moduł kontrolera magistrali IC697BEM731 można skonfigurować do obsługi globalnych aplikacji komunikacyjnych.

Ten moduł powinien być instalowany tylko w systemie PLC serii 90-70, gdy zasilanie jest wyłączone, aby uniknąć uszkodzenia komponentów lub poważnych obrażeń. Posiada 1 port szeregowy, który jest portem HHM lub portem monitora ręcznego, który umożliwia połączenie z monitorem, który użytkownicy mogą trzymać w rękach, co zapewni im aktualizacje wizualne w czasie rzeczywistym dotyczące modułu kontrolera magistrali, jego aplikacji oraz wszelkich usterek lub błędów, które mogą wystąpić w systemie.



Specyfikacje techniczne


Typ modułu: Kontroler magistrali Genius
Efektywna prędkość transmisji danych: N/A
Liczba kanałów: 1
Urządzenia na kanał: 30
Porty szeregowe: 1 (port monitora ręcznego)
Wymagany prąd: 1,3 Ampera
