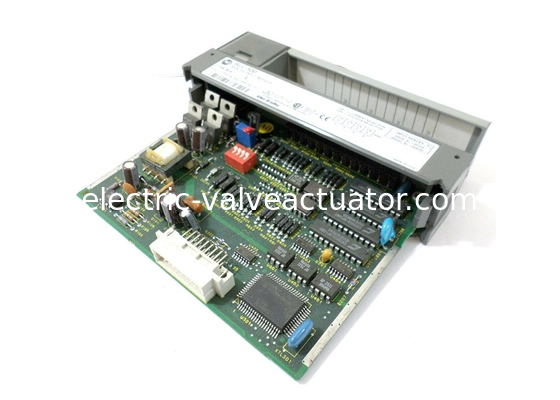

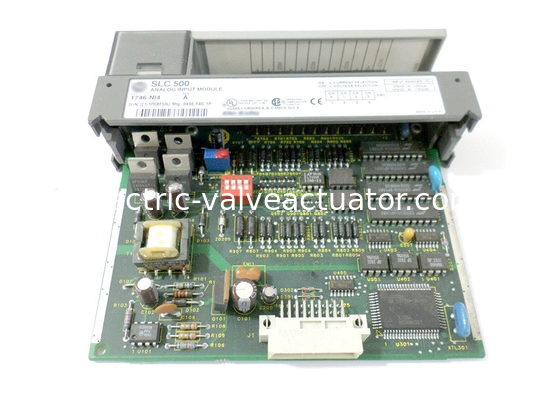

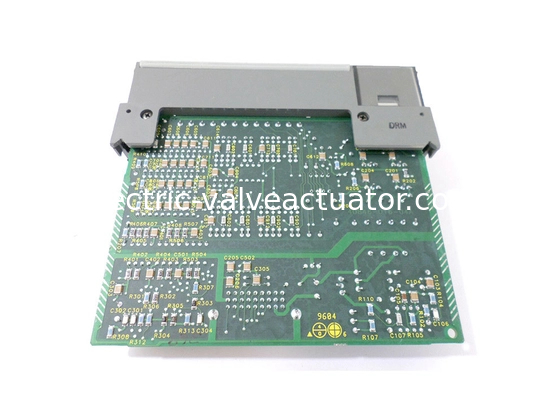

AB 1746-NI4, -20 do +20 mA (lub) -10 do +10V DC, Moduł wejścia/wyjścia analogowego SLC 500

AB 1746-NI4, -20 do +20 mA (lub) -10 do +10V DC, Moduł wejścia/wyjścia analogowego SLC 500

Nazwa marki: AB
Numer modelu: 1746-NI4
MOQ: 1
Cena £: Negotiations
Szczegółowe informacje
Miejsce pochodzenia:
USA
Typ modułu:
Analogowy moduł we/wy
Prąd płyty montażowej (5 V):
25 milionów
Prąd w tle (24 V prądu stałego):
85 miliamps
Kategoria sygnału wejściowego:
-20 do +20 Ma (OR) -10 do +10 V DC
Lokalizacja podwozia:
Dowolne gniazdo modułu we/wy z wyjątkiem gniazda 0
Szczegóły pakowania:
Nowe oryginalne pudełko
Opis produktu

AB 1746-NI4, -20 do +20 MA (lub) -10 do +10V DC, SLC 500 Analogiczny moduł I/O

Specyfikacje techniczne dla 1746-NI4

Producent Automatyka Rockwell
Marka AB
Numer części/numer katalogu. 1746-NI4
Zestaw SLC 500
Rodzaj modułu Analogiczny moduł I/O
Prąd w płaszczyźnie tylnej (5 V) 25 miliamperi
Prąd w tle (24 V prądu stałego) 85 miliamperi
Kategoria sygnału wejściowego -20 do +20 mA (lub) -10 do +10V DC
Przepustowość 10 Hertz
Obecne kodowanie wejścia -16,384 do +16,384
Czas aktualizacji 512 mikrosekund
Kody wejściowe napięcia -32,768 do +32,767
Rozstrzygnięcie 16 bitów
Położenie podwozia Wszelkie gniazda modułu I/O z wyjątkiem gniazda 0
Odpowiedź na krok 60 milisekund
Prąd w tle (5 W) 35 mA; ((24 W DC) 85 mA
Wnioski Połączenie 120 V AC I/O
Rodzaj konwersji Modulacja Delta Sigma
Długość kabli 0.51, 2.5, lub 5,0 metra.
Rozdzielczość konwertera 16 bitów
UPC 662073735908
Powtarzalność ± 1 LSB
UPC 10662073735905
Nieliniowość 00,01%.
UNSPSC 32151705


Około 1746-NI4

Allen Bradley 1746-NI4 to czterokanałowy moduł wejścia analogowego SLC 500. Ma wybierane przez użytkownika kanały analogowe dla napięcia lub prądu, aby obsłużyć wiele aplikacji monitorowania i sterowania;ma 16-bitową rozdzielczość i zawiera wyjmowany blok końcowy, który zapewnia połączenia kanału wejściowego analogowego. Ten kanał może być podłączony jako wejście różnicowe. Jest DIP, który przełącza się na płytę obwodową, aby wybrać wejście lub napięcie prądu.Prąd w płaszczyźnie tylnej przy 5 woltów tego modułu wynosi 25 mAPrzy napięciu 24 V prąd wynosi 85 mA. Należy zachować ostrożność, aby nie podłączać źródła napięcia bez prądu nadajnika itp. do kanału skonfigurowanego do wprowadzania prądu.Może wystąpić nieprawidłowe działanie modułu lub uszkodzenie modułu.



1746-NI4 ma standardowe długości kabli 0.51, 2.5Złącze AIFM tego modułu jest 15-pin D-shell. Allen Bradley 1746-NI4 ma Specyfikacje wejścia pętli prądu: zakres wejścia wynosi +/-20 mA (nominalny) i +/-30 mA (maksymalny).Impedancja wejściowa wynosi 250 Ohmów z rozdzielczością 1.22070 i μA na LSB i przybliżony odchyleń błędu zysku +/-67 ppm / stopni Celsjusza. Ogólna dokładność w 25 stopniach Celsjusza wynosi +/- 0,365% pełnej skali, +/- 0,642% w 60 stopniach Celsjusza.Całkowite przesunięcie dokładności wynosi +79 ppm/stopnie Celsjusza w pełnej skali. Zakres napięcia wejściowego 1746-NI4 jest +/-10 Voltów DC -1 LSB. Jego impedancja wynosi 1 mega Ohm. Zmiana dokładności wynosi +63 ppm/ stopni Celsjusza w pełnej skali. Rozdzielczość wynosi 305,176 & μV na LSB,z odchyleniem błędu zysku w temperaturze +/- 57 ppm/stopień CelsjuszaOgólna dokładność w temperaturze 25 stopni Celsjusza wynosi +/- 0,284% pełnej skali i +/- 0,504% w temperaturze 60 stopni Celsjusza.




1746-NI4 to analogowy moduł wejściowy z serii SLC 500 firmy AB.Wybrane zakresy sygnałów wejściowych obejmują -20 do +20 mA (lub) -10 do +10V DC.



Ten wpis napięcia jest konfigurowalny za pomocą oprogramowania programowania RSLogix 500.tabele danych i instrukcje niezbędne do działania przeznaczonego do modułu mogą być skonfigurowane i przypisane do modułu wejściowego analogowego.

Moduł działa poprzez konwersję sygnału wejściowego analogowego za pośrednictwem modulacji Delta Sigma z zakresem od -16,384 do +16,384 dla wejścia prądu i -32,768 do +32,767 dla wejścia napięcia.Konwertowane dane mogą być przetwarzane przy użyciu algorytmu skalowania do wyświetlania zmiennego procesu mierzonego.Te skalowanie jest formułą matematyczną, która może być realizowana ręcznie za pomocą instrukcji arytmetycznych lub za pomocą instrukcji Scale with Parameters Block (SCP) dostarczonej w oprogramowaniu do programowaniaObie metody wytwarzają ten sam skalowany wynik.

Moduł ten jest kompatybilny z użyciem z stałym lub modułowym sterownikiem SLC 500 typu sprzętowego.Stała wersja sprzętowa SLC 500 jest dostarczana z osadzonymi kanałami I/O o ograniczonych możliwościach rozszerzaniaModułowy sprzęt SLC 500 PLC posiada w pełni modułowy i dostosowywalny system.

Moduł ten posiada wbudowany wskaźnik LED do wskazywania stanu każdego kanału i ogólnego stanu pracy modułu.Zapewnia to szybką diagnostykę modułu, do której można również uzyskać dostęp za pośrednictwem przerwy diagnostycznej sterownikaTen system raportowania pozwala na szybszy okres rozwiązywania problemów i zwiększa dostępność modułu.
