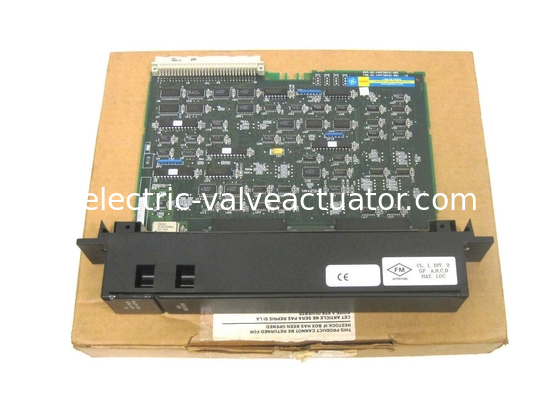

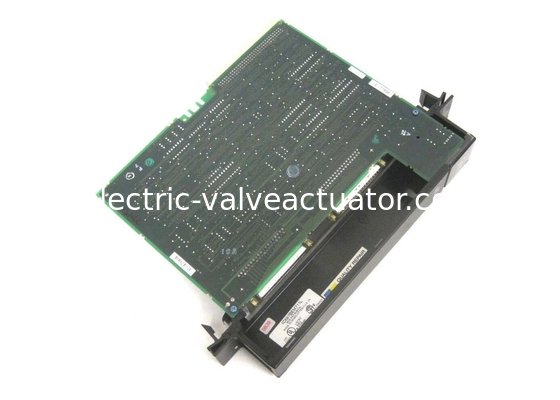

GE FANUC IC697BEM711, Moduł odbiornika autobusu, seria 90-70 Zaprojektowany

IC697BEM711 to moduł odbiornika autobusu (BRM) z serii 90-70 zaprojektowany przez GE Fanuc.IC697BEM711 umożliwia wygodne rozszerzenie z głównej półki do maksymalnie siedmiu dodatkowych półek IC697 PLC z maksymalnie 50 stópmi kabli łączącychIC697BEM711 jest wyposażony w wygodne oprogramowanie konfiguracyjne i nie wymaga przełączników DIP.

Moduł IC697BEM711 ma maksymalną masę zaledwie 4 funtów i ma pojedynczy gniazdo z dwoma złączami.Inną godną uwagi cechą IC697BEM711 jest wykorzystanie diod LED do wskazywania ciągłego stanu modułuIC697BEM711 utrzymuje ostatni stan działania modułów wyjściowych w przypadku ewentualnej utraty komunikacji z procesorem.Umożliwia również izolację i naprawę wadliwego modułu w półce.

Uwaga: System IC697 PLC można skonfigurować tylko z IC697BEM711 za pomocą oprogramowania MS-DOS lub funkcjonalności systemu Windows.Użytkownik zostanie poproszony o potwierdzenie obecności RCM. Przed wszelką instalacją należy zawsze zapoznać się z podręcznikiem instalacji sterownika programu.

O IC697BEM711

Moduł IC697BEM711 jest modułem odbiornika busu.łatwa konfiguracja oprogramowaniaTrzy wskaźniki LED na module zapewniają stan modułu, a także stan portu rozszerzenia i stan rozszerzenia przycisku.Za pomocą modułu IC697BEM711Moduł IC697BEM711 zajmuje jedno gniazdo w podwoziu PLC.Na przednim panelu modułu znajdują się dwa złącza: jeden z łączników służy do połączenia z rackem przedłużającym się lub z rackem CPU, a drugi łącznik służy do połączenia z dodatkowymi rackami rozszerzeniowymi poprzez układ łańcucha.

Moduł odbiornika busu IC697BEM711 musi być skonfigurowany przy użyciu funkcji oprogramowania programowania Windows lub MS-DOS. Obecny wymóg modułu wynosi 0.8 Ampere i moduł wymaga również 5 Voltów napięcia wejściowego DCInterfejs rozszerzający może przesyłać dane z prędkością do 500 kilobytów na sekundę.Moduł jest zaprojektowany w celu obsługi standardu VME C.1. Przy zamawianiu modułu można również zamówić wtyczkę terminatora o numerze katalogu IC697ACC702. Ponadto można zamówić następujące kable I/O:kablu o długości 5 stóp z numerem katalogowym IC600WD005A, 10-metrowy kabel z numerem katalogu IC600WD010A, 25-metrowy kabel z numerem katalogu IC600WD025A i 50-metrowy kabel z numerem katalogu IC600WD050A.Przed wprowadzeniem modułu IC697BEM711 do przeznaczonego dla niego miejsca należy wyłączyć zasilanie systemu..
