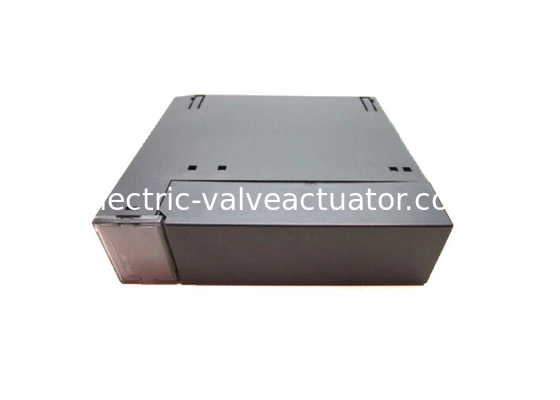

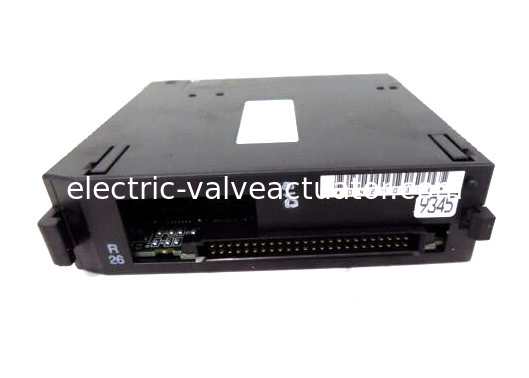

GE FANUC IC693CPU341, seria 90-30, moduł CPU z częstotliwością 20 MHz

GE FANUC IC693CPU341, seria 90-30, moduł CPU z częstotliwością 20 MHz

Nazwa marki: GE
Numer modelu: IC693CPU341
MOQ: 1
Cena £: Negotiations
Szczegółowe informacje
Miejsce pochodzenia:
USA
Szybkośc zegara:
20 megahertz
Pamięć użytkownika:
80 kilobajtów
mikroprocesor:
90C188XL
Wejście napięcia:
5 woltów prądu stałego
Bieżący losowanie:
490 MILIAMPS
Port szeregowy:
1
Szczegóły pakowania:
Nowe oryginalne pudełko
Opis produktu

GE FANUC IC693CPU341, serii 90-30, moduł CPU o mocy 20 MHz

Opis produktu


Ogólnie:Moduł IC693CPU341, należący do serii GE Fanuc 90-30, to pojedynczy moduł procesora, który jest wyposażony w 5 płyt bazowych.Zawiera 4 zdalne i/lub rozszerzające płyty bazowe oprócz 1 płyty bazowej procesoraJest wyposażony w procesor 80C188XL.

Moc:Działa na częstotliwości 20 MHz i wymaga obciążenia 490 miliamperi z napięcia o nominalnym napięciu +5 VDC.Moduł działa w zakresie temperatury otoczenia od 0 do 60 stopni Celsjusza (lub od 32 do 140 stopni Celsjusza).

Pamięć:Ten typowy współczynnik może być 0,3 milisekundy na 1K logiki (znany również jako kontakty boolejskie).IC693CPU341 ma pamięć rejestrową (%R) 9999 słów; dyskretna pamięć globalna (%G) o 1280 bitach, cewki wewnętrzne (%M) o 1024 bitach, cewki wyjściowe (tymczasowe) (%T) o 256 bitach oraz odniesienia stanu systemu (%S) o 128 bitach (z %S, %SA, %SB,% SC zawierające 32 bity każda).

Wpływ/wyjście:Analogiczne wejścia (% AI) i wyjścia (% AQ) wynoszą odpowiednio 1024 i 256 słów.Posiada 16 słów (% SR) system rejestrów, które są używane tylko do przeglądania tabeli odniesienia i nie mogą być odwołane w programie logiki użytkownika.

Szczegółowo:Ten procesor ma wbudowany pojedynczy port seryjny, który wymaga złącza do zasilania PLC używanego w systemie.IC693CPU341 ma kompatybilność PCM/CCM, choć wymaga modułu CMM w celu wspierania SNP/SNP-x master, CCM lub wsparcia niewolników RTU.

Połączenie LAN:IC693CPU341 posiada zainstalowaną sieć lokalną (LAN).Jego wczesne wersje mają pamięć RAM i opcjonalnie EPROM lub EEPROM do przechowywania pamięciNowe wersje, począwszy od wersji sprzętowej IC693CPU341-J i firmware'u Release 4.61, obsługuje tylko pamięć RAM i opcjonalną pamięć Flash dla dodatkowych potrzeb pamięci.

Specyfikacje techniczne


Prędkość procesora 20 MHz
Punkty I/O 512
Pamięć rejestru 19.9 KBytów
Matematyka z płynnym punktem - Nie, nie.
16 System BIT - Tak, proszę.
Procesor

80C188XL




Informacje techniczne


CPU341 Numer katalogu IC693CPU341


Typ procesora Moduł procesora pojedynczego gniazda
Łączna liczba płyt bazowych na system 5 (1 płyta bazowa procesora + 4 rozszerzenia i/lub zdalnego sterowania)
Obciążenie wymagane od zasilania 490 miliamperi z zasilania +5 VDC
Prędkość procesora 20 megaherców
Rodzaj procesora 80C188XL
Temperatura pracy 0 do 60 stopni C (32 do 140 stopni F) otoczenia
Typowa szybkość skanowania 00,3 milisekundy na 1K logiki (kontaktów boolejskich)
Pamięć programu użytkownika (maksymalnie) 80K bajtów

Punkty wejściowe dyskretne - %I

Punkty wyjściowe dyskretne - %Q

512

512

Dyskretna pamięć globalna - %G 1280 bitów
Wpływy wewnętrzne - %M 1024 bity
Wyjściowe (tymczasowe) cewki - %T 256 bitów
Odniesienia do stanu systemu - %S 128 bitów (%S, %SA, %SB, %SC - po 32 bity)
Pamięć rejestru - % R 9999 słów
Analogiczne wejścia - % AI 1024 słów
Wyniki analogowe - %AQ 256 słów
Rejestry systemu (wyłącznie do przeglądania tabeli odniesienia; nie może być odwołany do programu logiki użytkownika) 16 słów (%SR)
Czasomierze/liczników >2000
Rejestry zmian - Tak, tak.
Wbudowane porty 1 (korzysta z złącza na zasilaniu PLC). Wspiera protokoły SNP/SNP-X. Wymaga modułu CMM do wsparcia SNP/SNP-X master, CCM lub RTU slave; modułu PCM do wsparcia RTU master.
Komunikacja LAN- Wspiera wiele modułów Ethernet, FIP, Profibus, GBC, GCM, GCM+.
Przerwanie - Tak, tak.
Zegar na baterię - Tak, tak.
Przerwy - Tak, tak.
Rodzaj pamięci RAM i opcjonalna EPROM lub EEPROM dla wczesnych wersji.61, obsługiwane są tylko pamięć RAM i opcjonalny Flash.
Kompatybilność PCM/CCM - Tak, tak.
