Nazwa marki: | GE |
Numer modelu: | IC697chs791 |
MOQ: | 1 |
Cena £: | Negotiations |

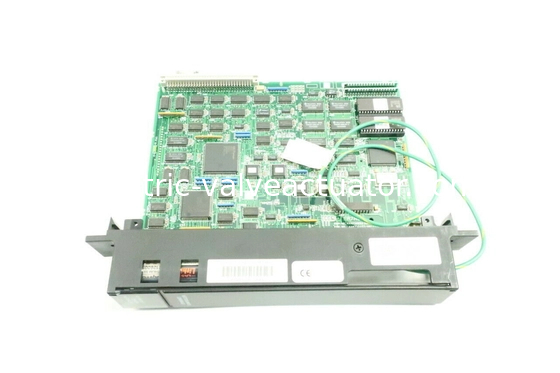

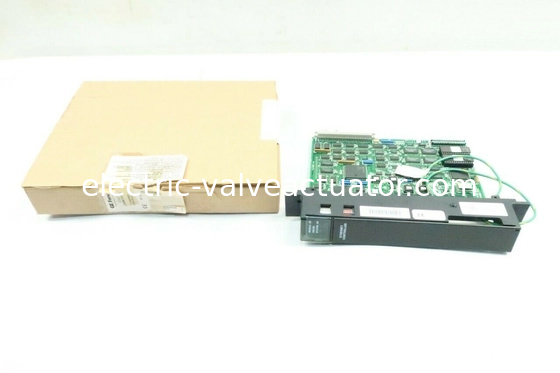

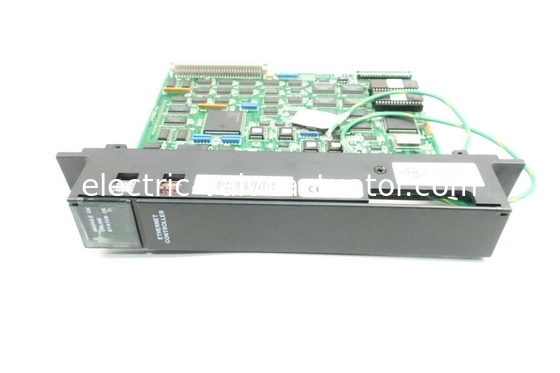

IC697CMM741 to programowalny kontroler Ethernet w serii 90-70. Kontroler IC697CMM741 jest członkiem rodziny produktów sprzętowych i programowych IC651 Factory LAN. Ta grupa oferuje wysokowydajne rozwiązania do łączenia kontrolerów automatyki. Kontroler IC697CMM741 jest przeznaczony do wpięcia w jedno gniazdo w szafie PLC IC697. Kontroler IC697CMM741 umożliwia bezpośrednie podłączenie PLC do sieci LAN IEEE 802.3 CSMA/CD. Jest wyposażony w standardowe 15-pinowe złącze portu AUI i jest przeznaczony do kontrolerów IC697. Użytkownik może dostarczyć kabel AUI lub transceiver. Używa jednego gniazda w szafie PLC, a oprogramowanie jest łatwe do załadowania i/lub aktualizacji. Dodatkowo oprogramowanie jest zapisywane podczas przerw w zasilaniu przez co najmniej sześć miesięcy.
Podczas instalacji kontrolera IC697CMM741 w szafie PLC, zasilanie powinno być WYŁĄCZONE z szafy. Podłącz baterię przodem do przodu i zawiasem w prawo. Zakładka kabla baterii powinna być skierowana z dala od powierzchni płyty. Po podłączeniu baterii do jednego ze złączy, po prostu naciśnij w dół, aby zablokować. Włóż kontroler do odpowiedniego gniazda (zazwyczaj pierwsze gniazdo po prawej stronie procesora lub BTM. Nie należy wciskać płyty podczas blokowania. Ważne jest, aby zauważyć, że kontroler Ethernet nie będzie działał poprawnie, jeśli po jego lewej stronie znajdują się puste gniazda. UWAGA: Zielony przewód uziemiający musi być mocno przymocowany do obudowy szafy, a szafa musi być uziemiona, aby zapewnić funkcjonalność sieci LAN.
Urządzenie interfejsu IC697CMM741 jest produkowane przez GE Fanuc w linii produktów Series 90-70 jako interfejs dla urządzeń Ethernet LAN TCP/IP lub dla urządzeń GE Series 90-70 MMS. Interfejs IC697CMM741 jest również kontrolerem Ethernet i może podłączać PLC bezpośrednio do sieci LAN, takiej jak IEEE 802.3 CSMA/CD LAN. Ten kontroler Ethernet jest przeznaczony do programowalnych kontrolerów GE Series 90-70 IC 697 i wymaga tylko 1 gniazda w szafie PLC, aby można go było bezpiecznie zamontować. Oprogramowanie, którego używa kontroler Ethernet IC697CMM741, można łatwo załadować lub zaktualizować za pośrednictwem pamięci RAM, a kontroler może zachować swoje oprogramowanie po przerwie w zasilaniu przez co najmniej 6 miesięcy. Oprogramowanie, którego może używać, obejmuje oprogramowanie komunikacyjne TCP/IP i MMS/OSI, kompletne oprogramowanie do programowania i komunikacji dla systemów Windows i DOS oraz oprogramowanie przeznaczone do kompleksowej diagnostyki i zarządzania stacjami.
Kontroler i interfejs Ethernet GE Series 90-70 IC697CMM741 mogą łączyć się z urządzeniem nadawczo-odbiorczym za pomocą dostarczonego przez użytkownika kabla nadawczo-odbiorczego lub kabla AUI (Attachment Unit Interface) za pośrednictwem standardowego złącza D-type z 15 pinami. Kabel i transceiver to sposób, w jaki kontroler Ethernet nawiązuje połączenie z siecią Ethernet LAN. Użytkownicy mogą monitorować stan interfejsu kontrolera za pomocą 3 diod LED. Pamięć RAM w kontrolerze Ethernet IC697CMM741 wykorzystuje baterię do tworzenia kopii zapasowych, a pamięć RAM przechowuje całe oprogramowanie komunikacyjne. To urządzenie kontrolera i interfejsu ma również pamięć ROM i oprogramowanie układowe, które przechowują podstawowe funkcje, oprogramowanie konfiguracyjne i funkcje diagnostyczne, z których korzysta.
Pobór mocy (typowy): Utrzymanie pamięci: |
Zasilanie pobór dla GSM) Port nadawczo-odbiorczy: Ethernet, IEEE 802.3 CSMA/CD, SQE nadajnika-odbiornika musi być włączone. obejmuje zewnętrzne obciążenia RS-232 i GSM) Vdc. +5 Vdc 1.00A Vdc 1.00A 0.5 A Wbudowana bateria zapewnia zasilanie awaryjne (przynajmniej z miesięcy) gdy zasilanie jest odłączone z szafy CPU zawierającej GSM) Ethernet. Wymiary fizyczne: Płytka drukowana: GSM) Port nadawczo-odbiorczy: Ethernet, IEEE 802.3 CSMA/CD, SQE nadajnika-odbiornika musi być włączone. Specyfikacje interfejsu: |
6,3 x 9,19 cala (160 x 233 mm). Zajmuje jedno gniazdo w szafie PLC IC697. Moduł wtyka się |
do szafy CPU IC697 w GSM) dostępnym - po prawej GSM) procesora lub BTM. (Moduł odbiornika GSM) jeśli - GSM) - Wskaźniki LED: MODUŁ OK, ONLINE, STATUS OK - Przycisk restartu i kabla baterii- przednia kabla płyty za drzwiami Porty kabla i nadawczo-odbiorcze - Port szeregowy: 9-pinowe żeńskie, złącze D (do lokalnego GSM) - Port nadawczo-odbiorczego żeńskie, kabla D (do kabla nadawczo-odbiorczego Ethernet i sieci) LAN (do sieci GSM i/lub programatora IC641-Ethernet) IEEE 802.2 Logical Link Control Class I IEEE 802.3 CSMA/CD Medium Access Control 10 Mb/s Port szeregowy: RS-232 DTE, 9600 bps Port nadawczo-odbiorczy: Ethernet, IEEE 802.3 CSMA/CD, SQE nadajnika-odbiornika musi być włączone.
|
