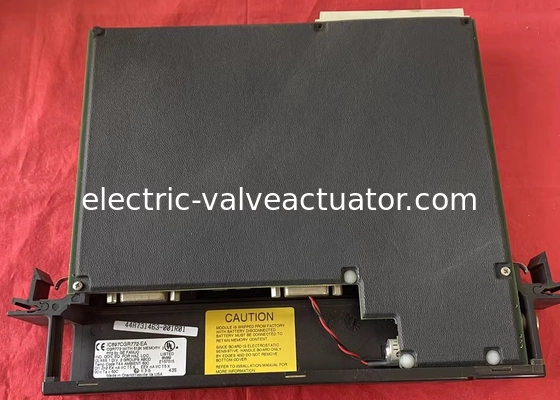

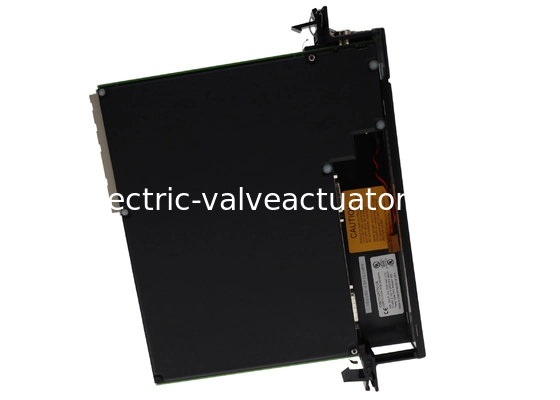

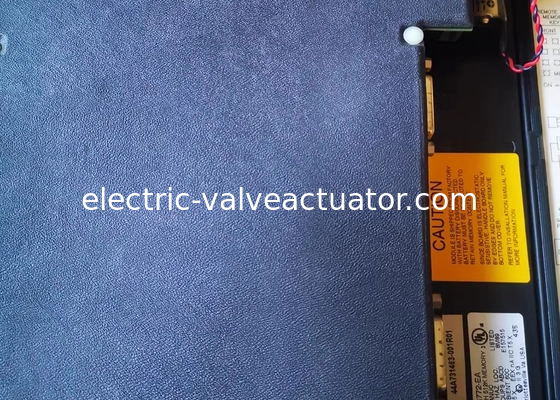

GE Fanuc IC697CGR772 Hot Standby Genius Dual Bus CPU 486DX4 2K

GE Fanuc IC697CGR772 Hot Standby Genius Dual Bus CPU 486DX4 2K

Nazwa marki: GE Fanuc
Numer modelu: IC697CGR772
MOQ: 1
Cena £: Negotiations
Szczegółowe informacje
Miejsce pochodzenia:
NAS
Pamięć:
512 KB CMOS RAM
Częstotliwość robocza:
96MHz
Szczegóły pakowania:
Nowe oryginalne pudełko
Podkreślić:

CPU GE Fanuc Genius z podwójnym autobusem

,

System sterowania ESP w gotowym stanie gotowości

,

Procesor 486DX4 z 2K I/O

Opis produktu
GE Fanuc IC697CGR772 Hot Standby Genius Dual Bus CPU 486DX4 2K Discrete I/O 512K Byte
Przegląd

IC697CGR772 to moduł Centralnej Jednostki Przetwarzania (CPU) z funkcją hot-standby i podwójną magistralą, należący do platformy Programowalnego Kontrolera Logicznego (PLC) Series 90-70. Pierwotnie produkowany przez GE Fanuc Automation, moduł jest obecnie częścią Emerson Automation po przejęciu. Został zaprojektowany specjalnie do zastosowań wymagających wysokiej dostępności i odporności na błędy - w połączeniu z innym identycznym procesorem zapewnia kluczowe możliwości redundancji: bezprzerwowe przełączanie, automatyczną synchronizację, redundantne tworzenie kopii zapasowych komunikacji, przełączanie w jednym cyklu skanowania i eliminację pojedynczych punktów awarii.

Podstawowy sprzęt i wydajność
Możliwości przetwarzania i matematyczne

Sercem IC697CGR772 jest wbudowany mikroprocesor 80486DX4 działający z częstotliwością 96 MHz. Osiąga on czas wykonania operacji boolowskiej wynoszący 0,4 mikrosekundy na funkcję boolowską i obsługuje 32-bitowe obliczenia zmiennoprzecinkowe - umożliwiając wydajną obsługę złożonych zastosowań przemysłowych. Moduł może się również pochwalić szybkim czasem skanowania wynoszącym 5,9 milisekundy, zapewniając szybką kontrolę w czasie rzeczywistym.

Pamięć i pojemność I/O
  • Pamięć: Wyposażony w 512 KB pamięci RAM (Random Access Memory), w tym pamięć CMOS z podtrzymaniem bateryjnym, utrzymywaną przez baterię litową IC697ACC701. Ta wymienna bateria zachowuje również datę i godzinę modułu. Wbudowany przełącznik ochrony pamięci zapobiega niezamierzonej modyfikacji zawartości pamięci po włączeniu.
  • Obsługa I/O: Obsługuje do 2048 wejść dyskretnych, 2048 wyjść dyskretnych i 8000 wejść/wyjść analogowych - co czyni go odpowiednim do dużych konfiguracji automatyki. Jest w pełni kompatybilny ze wszystkimi produktami GE Fanuc IC660/IC661 i IC697 I/O, umożliwiając wdrożenie kompletnych, elastycznych rozwiązań automatyki.
Komunikacja i łączność

IC697CGR772 oferuje wszechstronne opcje komunikacji, aby obsługiwać połączenia punkt-punkt i wielopunktowe:

  • Porty szeregowe: 1x port RS232 i 2x interfejsy RS485 (oba porty RS485 znajdują się na przednim panelu modułu). Wszystkie porty szeregowe natywnie obsługują protokół GE SNP.
  • Port sieciowy: W zestawie znajduje się port RJ45 do połączeń sieciowych.
  • Konfiguracja: Procesor może być łatwo podłączony do komputera osobistego w celu konfiguracji i programowania. Programowanie jest obsługiwane za pomocą oprogramowania opartego na MS-DOS działającego w systemach operacyjnych Windows.
Kontrola operacyjna i monitorowanie stanu
Funkcje kontrolne
  • Przełączanie ręczne: Dedykowana funkcja umożliwia ręczne przełączanie między modułami komunikacyjnymi w celu elastycznego zarządzania siecią.
  • Tryby pracy: 3-pozycyjny przełącznik umożliwia operatorom szybkie dostosowanie trybu pracy modułu (np. RUN/STOP).

Przód modułu jest wyposażony w 7 wskaźników LED, zapewniających widoczność w czasie rzeczywistym różnych stanów i zdarzeń systemu (np. zasilanie, komunikacja, warunki błędów). Dodatkowo dioda LED Module OK służy jako monitor stanu baterii: jeśli zostanie wykryta słaba bateria, dioda LED nie pozostanie zapalona po włączeniu zasilania.

Specyfikacje techniczne
Specyfikacja Wartość
Zakres temperatur pracy 0°C do 50°C
Wymagania dotyczące zasilania 5 V DC, 3,1 A (prąd nominalny)
Dokładność zegara czasu rzeczywistego Maksymalnie 0,01%
Bateria Wymienna bateria litowa IC697ACC701 (do tworzenia kopii zapasowych RAM, zachowania daty i godziny)
