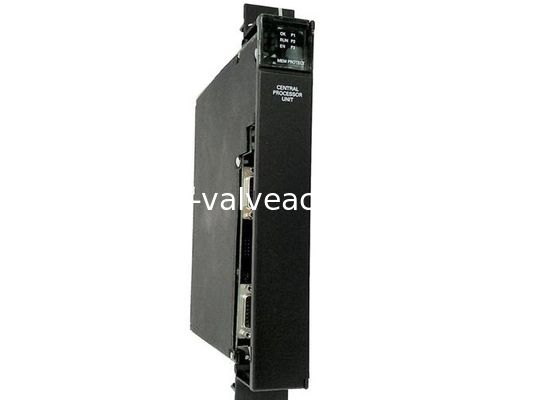

IC697CPX935 to jednoslotowy procesor centralny (CPU) należący do linii produktów Series 90-30, opracowany przez GE Fanuc w ramach oferty PLC GE Intelligent Platforms. Zaprojektowany do sterowania systemami w czasie rzeczywistym, moduł ten integruje solidną wydajność, elastyczne możliwości komunikacyjne i dużą pamięć, aby obsługiwać duże aplikacje przemysłowe.
Podstawowy sprzęt i wydajność
Procesor: Mikroprocesor 96 MHz 80486DX4
Szybkość wykonywania: 0,4 mikrosekundy dla operacji boolowskich i obliczeń zmiennoprzecinkowych
Pamięć: 1 MB RAM z podtrzymaniem bateryjnym (wymaga baterii IC697ACC701) i 256 KB nieulotnej pamięci flash dla oprogramowania układowego systemu
Pojemność I/O: Obsługuje do 12 000 punktów I/O dyskretnych (12K bitów) i 8 000 słów dla I/O analogowego
Aktualizacje oprogramowania układowego: Pamięć flash umożliwia aktualizacje bez demontażu lub wymiany EPROM
Możliwości komunikacyjne
Porty szeregowe: 1x RS232 i 2x 9-pinowe interfejsy RS485 D-shell
Obsługa protokołów: Wszystkie porty obsługują komunikację SNP Slave; Porty 1 i 2 obsługują Break-Free SNP Slave
Płyta tylna: Standardowy format VME C.1 do łączenia z inteligentnymi modułami opcji, modułami I/O i kompatybilnymi urządzeniami
Zgodność
Moduły rodziny GE IC697 (analogowe, dyskretne I/O, inteligentne moduły opcji)
Procesory alfanumeryczne i programowalne wyświetlacze
Moduły komunikacyjne, kontrolery magistrali GE IC660/IC661 oraz moduły interfejsu łącza/LAN
Wymagania operacyjne
Środowisko i chłodzenie
Limit temperatury: Maksymalna temperatura pracy 50°C
Wymagania dotyczące chłodzenia: Wymagane chłodzenie wymuszone powietrzem z kompatybilnymi zespołami wentylatorów do szaf:
IC697ACC721 (120 VAC)
IC697ACC724 (240 VAC)
IC697ACC744 (24 VDC)
Programowanie i sterowanie
Oprogramowanie do programowania: Oprogramowanie oparte na MS-DOS lub Windows do tworzenia programów
Konfiguracja: Przez podłączony komputer z systemem MS-DOS, Windows 95 lub Windows NT
Metody sterowania: Sterowanie programowe lub 3-pozycyjny przełącznik RUN/STOP na module
