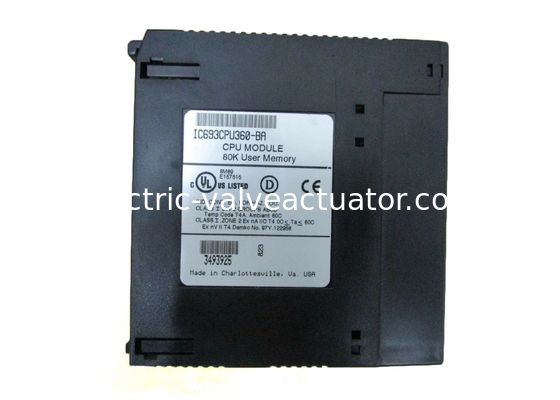

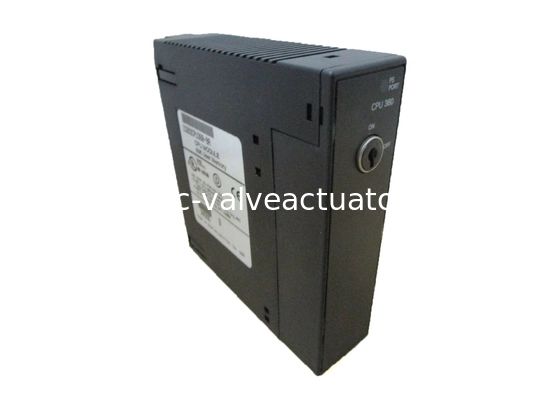

GE FANUC IC693CPU360, moduł CPU do pojedynczego gniazda, system PLC serii 90/30

Name: GE FANUC IC693CPU360, moduł CPU do pojedynczego gniazda, system PLC serii 90/30
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: IC693CPU360
Price: 210.00 USD
Availability: InStock

Nazwa marki:	GE
Numer modelu:	IC693CPU360
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

USA

Typ produktu:

CPU

mikroprocesor:

80386EX

Punkty wejścia/wyjścia:

4096

Ocena wejściowa napięcia:

5V DC

Bieżąca konsumpcja:

670 mA

Temperatura robocza:

0-60 stopni Celsjusza

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

Moduł CPU GE FANUC IC693CPU360

System PLC serii 90/30

Kontroler PLC do pojedynczego gniazda

Opis produktu

GE FANUC IC693CPU360, Moduł CPU z jednym gniazdem, System PLC serii 90/30

Opis produktu

GE Fanuc IC693CPU360 to moduł Centralnej Jednostki Przetwarzania (CPU) 360. Posiada 240 KB konfigurowalnej pamięci użytkownika. Jest to moduł CPU z jednym gniazdem z 4096 dyskretnymi punktami I/O na 8 szafach.

Typowa szybkość skanowania modułu CPU 360 wynosi 0,22 ms na 1 KB pamięci logicznej. Chociaż moduł nie posiada wbudowanych portów szeregowych, może korzystać ze złącza na zasilaczu PLC. Moduł ten posiada zarówno pamięć RAM, jak i Flash i podobnie jak inne moduły IC693, jest kompatybilny z oprogramowaniem układowym v.10.60. Urządzenie to jest kompatybilne z serią 90-30 firmy GE Fanuc. W przypadku używania tego procesora z aplikacjami podstawowymi o niskiej liczbie I/O, procesor jest osadzony w płycie tylnej. To sprawia, że wszystkie gniazda są dostępne do użytku wejścia lub wyjścia. Ethernet, różne moduły magistrali i urządzenia sterujące to niektóre z kompatybilnych urządzeń, które mogą współpracować z tym modułem CPU.

Modele CPU średniej klasy są modułowe i są dostępne w różnych rozmiarach pamięci. Gama obejmuje również modele o różnych możliwościach wydajności i zwiększonej funkcjonalności, takich jak obsługa modułu koprocesora programowalnego, nadpisania i zegara z podtrzymaniem bateryjnym. Jeśli chodzi o procesory o wysokiej wydajności, są one oparte na najnowszym procesorze 386EX.

Umożliwia to szybkie obliczenia i wysoką przepustowość. Moduły te mogą obsługiwać do 4096 punktów I/O i zaczynają się od 32 KB pamięci i mogą być programowane w wielu standardowych językach. IC693CPU360 to procesor o wysokiej wydajności.

Specyfikacje techniczne

Szybkość procesora	25 MHz
Punkty I/O	2048
Pamięć rejestrów	240 KB
Matematyka zmiennoprzecinkowa	Tak
System 32 BIT
Procesor	80386EX

Informacje techniczne

Numer katalogowy CPU360 IC693CPU360

Typ CPU	Moduł CPU z jednym gniazdem
Całkowita liczba płyt bazowych na system	8 (płyta bazowa CPU + 7 rozszerzeń i/lub zdalnych)
Obciążenie wymagane z zasilacza	670 miliamperów z zasilania +5 VDC
Szybkość procesora	25 Megaherców
Typ procesora	80386EX
Temperatura pracy	0 do 60 stopni C (32 do 140 stopni F) otoczenia
Typowa szybkość skanowania	0,22 milisekundy na 1 KB logiki (styki boolowskie)
Pamięć programu użytkownika (maksymalna)	Począwszy od oprogramowania układowego Release 9.0, 240 KB. Uwaga: Rzeczywisty rozmiar dostępnej pamięci programu użytkownika zależy od ilości skonfigurowanych dla typów pamięci słów %R, %AI i %AQ (patrz poniżej). W przypadku oprogramowania układowego sprzed Release 9.0, stały rozmiar wynosi 80 KB.
Dyskretne punkty wejściowe - %I	2,048
Dyskretne punkty wyjściowe - %Q	2,048
Pamięć globalna dyskretna - %G	1280 bitów
Cewki wewnętrzne - %M	4096 bitów
Cewki wyjściowe (tymczasowe) - %T	256 bitów
Odwołania do stanu systemu - %S	128 bitów (%S, %SA, %SB, %SC - po 32 bity)
Pamięć rejestrów - %R	Począwszy od oprogramowania układowego Release 9.0, konfigurowalna w krokach co 128 słów od 128 do 16 384 słów z Logicmaster i od 128 do 32 640 słów z Control w wersji 2.2. W przypadku oprogramowania układowego sprzed Release 9.0, stały rozmiar wynosi 9999 słów.
Wejścia analogowe - %AI	Począwszy od oprogramowania układowego Release 9.0, konfigurowalna w krokach co 128 słów od 128 do 16 384 słów z Logicmaster i od 128 do 32 640 słów z Control w wersji 2.2. W przypadku oprogramowania układowego sprzed Release 9.0, stały rozmiar wynosi 9999 słów.
Wyjścia analogowe - %AQ	Począwszy od oprogramowania układowego Release 9.0, konfigurowalna w krokach co 128 słów od 128 do 16 384 słów z Logicmaster i od 128 do 32 640 słów z Control w wersji 2.2. W przypadku oprogramowania układowego sprzed Release 9.0, stały rozmiar wynosi 9999 słów.
Rejestry systemowe (tylko do przeglądania tabeli odniesienia; nie można się do nich odwoływać w programie logicznym)	28 słów (%SR)
Timery/liczniki	>2,000
Rejestry przesuwne	Tak
Wbudowane porty szeregowe	1 (używa złącza na zasilaczu PLC). Obsługuje protokoły slave SNP i SNP-X. Wymaga modułu CMM dla mastera SNP/SNP-X, CCM lub obsługi protokołu slave RTU; moduł PCM dla obsługi mastera RTU.
Komunikacja	LAN - Obsługuje multidrop. Obsługuje również moduły opcji Ethernet, FIP, Profibus, GBC, GCM i GCM+.
Nadpisanie	Tak
Zegar z podtrzymaniem bateryjnym	Tak
Przerwania	Tak
Rodzaj pamięci	RAM i Flash
Zgodność z PCM/CCM	Tak
Obsługa matematyki zmiennoprzecinkowej	Tak, na bazie oprogramowania układowego w oprogramowaniu układowym Release 9.0 i nowszym.
