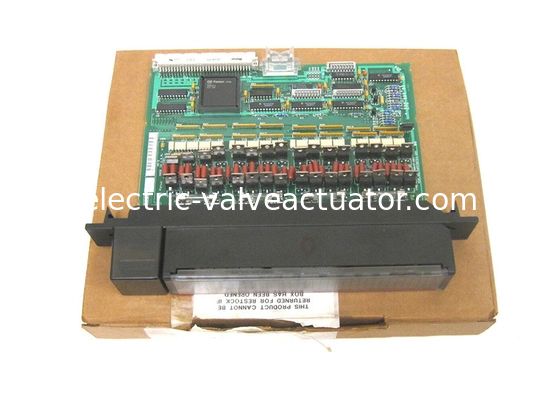

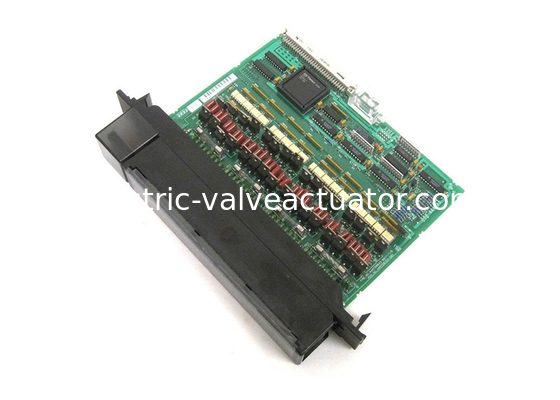

GE FANUC IC697MDL350, 120 VAC 0,5 Amp, 32-punktowy moduł wyjściowy

Name: GE FANUC IC697MDL350, 120 VAC 0,5 Amp, 32-punktowy moduł wyjściowy
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: IC697MDL350
Price: 210.00 USD
Availability: InStock

Nazwa marki:	USA
Numer modelu:	IC697MDL350
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

USA

Szereg:

Seria 90-70

Typ produktu:

Moduł wejść dyskretnych

Napięcie znamionowe:

120 V AC

Wyjścia:

Prąd wyjściowy/punkt:

0,5 A

Prąd wyjściowy/grupa:

Wymagane obecne:

0,5 A

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

Moduł wyjściowy GE FANUC IC697MDL350

120 VAC 32-punktowy moduł dyskretny

Kontroler ESP z wyjściem 0

Opis produktu

GE FANUC IC697MDL350, 120 VAC 0.5 Amp, 32-punktowy moduł wyjścia dyskretnego

IC697MDL350 to 120 VAC 0.5 Amp, 32-punktowy moduł wyjścia dyskretnego w serii GE Fanuc 90-70. Standardowe funkcje obejmują cztery izolowane grupy po 8 punktów, co daje 32 punkty, pojemność 0,5 A na punkt i dużą pojemność prądu rozruchowego wynoszącą 20x prąd znamionowy. Moduł wyjściowy IC697MDL350 pozwala na użycie każdej grupy 8 punktów na innej fazie zasilania AC. Każda grupa wyjść jest zabezpieczona bezpiecznikiem 5 A i wykazuje wysoki stopień prądu rozruchowego, dzięki czemu wyjścia są odpowiednie dla szeregu obciążeń indukcyjnych i żarowych.

Diody LED wskazują stan WŁ./WYŁ. każdego punktu po stronie obwodów PLC. Dodatkowo znajduje się dioda LED, która potwierdza stan bezpieczników znajdujących się na górze modułu. Moduł IC697MDL350 jest mechanicznie kodowany, aby promować prawidłową wymianę na podobny typ w terenie. Użytkownik może konfigurować odniesienia I/O bez użycia zworków lub przełączników DIP.

Użytkownik musi dokończyć konfigurację za pomocą funkcji konfiguracji oprogramowania programistycznego MS-DOS lub Windows działającego w systemie Windows 95 lub Windows NT przez Ethernet TCP/IP lub przez port SNP. Funkcja konfiguracji znajduje się na urządzeniu programującym.

IC697MDL350 jest kompatybilny z wieloma urządzeniami obciążeniowymi, w tym cewkami elektromagnetycznymi, rozrusznikami silników i wskaźnikami. Ocena 0,5 A dotyczy długoterminowej pojemności prądowej każdego punktu. Ze względu na rozpraszanie ciepła w module, maksymalna pojemność prądowa dla każdej grupy wyjść jest ograniczona w wyższych temperaturach.

Moduł wyjściowy GE Fanuc IC697MDL350 to moduł wyjścia dyskretnego GE Series 90-70. Posiada 32 dyskretne kanały wyjściowe. Może działać na zasilaniu AC, ale nie na zasilaniu DC. Nominalne napięcie znamionowe AC modułu wyjścia dyskretnego IC697MDL350 wynosi 120 V AC. Każdy z punktów wyjściowych ma prąd znamionowy 0,5 A, a wszystkie wyjścia są rozmieszczone w 4 grupach po 8.

Prąd znamionowy dla każdej grupy wynosi 2 A. Każdy punkt wyjściowy ma również wskaźnik stanu LED, który pokazuje, czy punkt wyjściowy jest włączony, czy wyłączony. Moduł wyjścia dyskretnego IC697MDL350 posiada bezpieczniki dla ochrony. Nie potrzebuje zworków ani przełączników DIP, aby być poprawnie skonfigurowanym w sposób, w jaki robi to wiele innych modułów I/O GE. Moduł wyjścia dyskretnego IC697MDL350 można skonfigurować za pomocą MS-DOS lub oprogramowania programistycznego Windows.

Moduł wyjścia dyskretnego GE Fanuc Series 90-70 IC697MDL350 działa z zakresem częstotliwości od 47 do 63 Hz. Wyjścia na tym module wyjścia dyskretnego są odpowiednie dla różnych obciążeń indukcyjnych przemysłowych, a każda z 4 grup wyjściowych jest chroniona przez bezpiecznik o wartości 5 A.

Moduł wyjścia dyskretnego IC697MDL350 może łączyć się z urządzeniami rozrusznika silnika, wskaźnikami i cewkami elektromagnetycznymi i jest dobrze wyposażony do pracy z tymi urządzeniami. Ten moduł wyjścia dyskretnego może działać z zasilaczem AC, który obsługuje wiele faz i może używać innej fazy zasilania AC dla każdej z 4 grup wyjściowych.

Specyfikacje techniczne

Napięcie znamionowe:	120 V AC
Liczba wyjść:	32 wyjścia (4 grupy po 8)
Prąd wyjściowy:	0,5 A na punkt, 2 A na grupę
Wymagany prąd:	0,5 A
Częstotliwość:	47 do 63 Hz
Zasilanie DC:	Nie

Informacje techniczne

Specyfikacje

Napięcie znamionowe:	120 V AC
Wyjścia na moduł:	32 (cztery grupy po 8 wyjść każda)
Izolacja:	1500 V - dowolne wyjście do płyty tylnej 500 V między grupami
Zakres napięcia wyjściowego:	85 do 132 V, 47-63 Hz
Prąd wyjściowy:	0,5 A maksymalnie na punkt 2 A maksymalnie na grupę
Prąd rozruchowy:	10 A maksymalnie na punkt przez jeden cykl (20 ms)
Spadek napięcia wyjściowego:	3 V maksymalnie
Czas reakcji - Włączenie:	1 ms maksymalnie
Czas reakcji - Wyłączenie:	1/2 cyklu
Upływ prądu wyjściowego:	1,5 mA maksymalnie
Prąd wymagany z magistrali 5V:	0,5 A
VME	System zaprojektowany do obsługi standardu VME C.1
