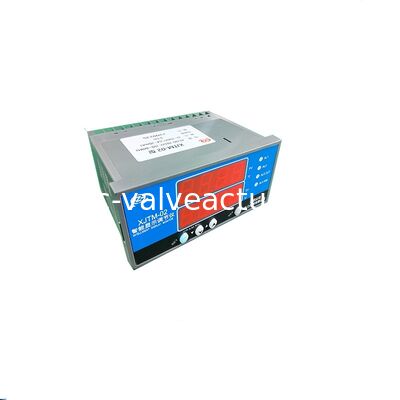

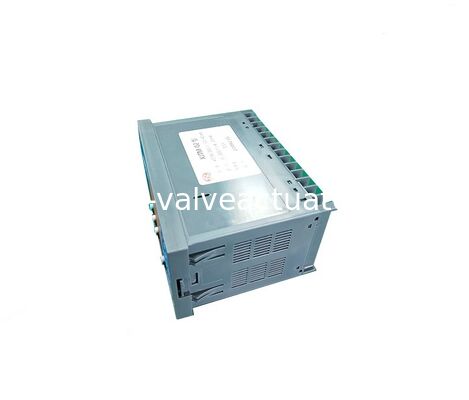

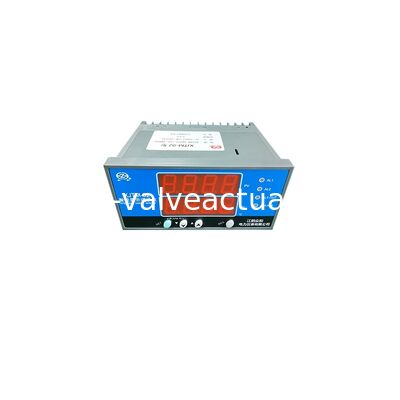

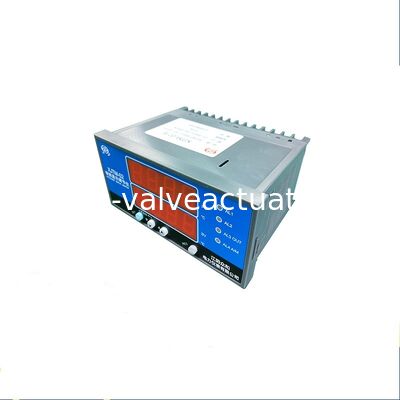

Zhonghe XJTM-02 Inteligentny instrument wyświetlania kolumny świetlnej z technologią montażu powierzchniowego i uniwersalnym wejściem sygnału wyposażonym w dwustronny czterocyfrowy wyświetlacz

Name: Zhonghe XJTM-02 Inteligentny instrument wyświetlania kolumny świetlnej z technologią montażu powierzchniowego i uniwersalnym wejściem sygnału wyposażonym w dwustronny czterocyfrowy wyświetlacz
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: XJTM-02
Price: 1.00 USD
Availability: InStock

Nazwa marki:	Zhonghe
Numer modelu:	XJTM-02
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Numer pozycji:

XJTM-02

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

Technologia montażu powierzchniowego Inteligentny instrument wyświetlania kolumny świetlnej

Uniwersalny przyrząd do wyświetlania napięcia i prądu wejściowego sygnału

Dwuekranowy

Opis produktu

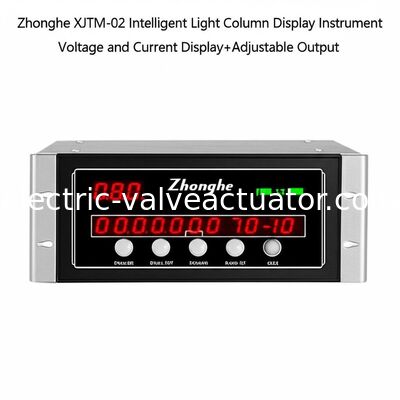

Zhonghe XJTM-02 Inteligentny instrument wyświetlania kolumny świetlnej

Wyświetlacz napięcia i prądu z regulowanym wyjściem

Przegląd produktu

Ta zaawansowana seria przyrządów wykorzystuje technologię montażu powierzchniowego dla zwiększonej zdolności antynterferencji.i funkcji łączności z uniwersalną kompatybilnością sygnału wejściowegoPoprzez dostosowanie parametrów wewnętrznych, może on pomieścić różne typy sygnałów określone w tabeli sygnałów wejściowych.

Kluczowe cechy

Technologia montażu powierzchniowego dla lepszej odporności na zakłócenia
Kompleksowe możliwości wyświetlania, sterowania, transmisji i komunikacji
Uniwersalne wejście sygnału z konfigurowalnymi ustawieniami parametrów
Dwuekranowy czterocyfrowy wyświetlacz z wskaźnikami stanu LED
Szeroki zakres zastosowań w wielu sektorach przemysłu

Specyfikacje sygnału wejściowego

Kod sygnału wejściowego	Rodzaj wiadomości wejściowej	Zakres pomiaru	Rozstrzygnięcie	Kompatybilne czujniki/przekaźniki	Impedancja wejściowa
01	B	400 ≈ 1800°C	1°C	Platyna Stara 30 - Platyna Stara 6 termoparów	≥1MΩ
02	S	0°1600°C	1°C	Platyna Stara 10 - Platyna Termokopla
03	K	0°1300°C	1°C	Termopary niklowo-chromowe / niklowo-krzemowe
04	E	0 ‰ 1000°C	1°C	Termokopla niklowo-chromowo-miedziano-niklowa
05	T	0°320.0°C	00,1°C	Termocouple miedziano-miedziano-niklowe
06	J	0 ‰ 1200°C	1°C	Termocouple żelazo-miedź-nikel
07	WPe3-25	0°2300°C	1°C	Włotowo-renu 3 - Włotowo-renu 25 termoelement
08	Pt100	-200 do 650°C	1°C	Termometr oporowy platynowy R0 = 100Ω	≥ 10kΩ
09	Pt100.1	-199,9 do 320,0°C	00,1°C	Termometr oporowy platynowy R0 = 100Ω
10	Cu50	-50,0 ≈ 150,0°C	00,1°C	Miedziany termometr oporu R0 = 50Ω
11	0 ~ 20 mV	-1999 ~ 9999	Do 1,6 uV	czujnik ciśnienia	≥1MΩ
12	4 ~ 20mA		Do 1,3 uA	nadajnik DDZ-III	≤ 250Ω
13	0 ~ 10 mA		Do 0,8 uA	Odbiornik DDZ-II
14	1 ~ 5V		Maksymalnie 0,3 mV	nadajnik DDZ-III	≥ 4,7MΩ
15	0 ~ 5V		Maksymalnie 0,4 mV	Odbiornik DDZ-II
16	0 ~ 20 mV		Do 1,6 uA	Odbiornik DDZ-II	≤ 250Ω
17	30 ~ 350Ω		Do 2,6 mΩ	Zdalny miernik ciśnienia	≥ 10kΩ
18	Sygnały specjalne			Specyficzne dla użytkownika (proszę podać typ sygnału, numer stopnia lub odpowiednią formułę)
19	4 ~ 20mA korzeń kwadratowa	-1999 ~ 9999	Do 1,3 uA	nadajnik DDZ-III	≤ 250Ω
20	0 ~ 10mA korzeń kwadratowa		Do 0,8 uA	Odbiornik DDZ-II
21	1 ~ 5V korzeń kwadratowa		Maksymalnie 0,3 mV	nadajnik DDZ-III	≥ 4,7MΩ
22	0 ~ 5V korzeń kwadratowa		Maksymalnie 0,4 mV	Odbiornik DDZ-II
23	Całkowite wejście przełącznika			Nie obejmuje to funkcji z kodem 17. Proszę określić, czy jest ona wymagana.

Specyfikacje techniczne

Dokładność pomiaru:Wyświetlacz cyfrowy ±0,5% FS ±1 cyfrę

Zakres kompensacji temperatury:0 ̊50°C

Warunki środowiskowe:Temperatura pracy: 0-50°C; wilgotność względna: ≤ 85%. Unikać stosowania w warunkach zawierających korozyjne, łatwopalne lub wybuchowe gazy.

Sposób wyświetlania:Dwuoekranowy czterocyfrowy wyświetlacz + wskaźnik stanu LED

Wyjście przełącznika:Każdy punkt wyjściowy może być arbitralnie ustawiony na górną lub dolną granicę sterowania/alarmu z histerezą.

Rodzaje wydajności

Wyjście przekaźnika: pojemność kontaktowa (obciążenie rezystywne): AC220V/5A; DC24V/5A
Wyjście impulsu spustu SCR o przejściu zerowym: zdolne do uruchomienia SCR 600V/100A
Wyjście sygnału sterowania przekaźnikiem stałego stanu (SSR): Wyjście DC 9V/30mA
Wyjście wyzwalające zrywającego zrywającego zrywającego: dwukierunkowy 600V/5A, uruchamiany 600V/100A

Wyjście analogowe

Wynik prądu stałego 010mA, opór obciążenia ≤ 1,5kΩ
Wydźwięk prądu stałego 4 ≈ 20 mA, opór obciążenia ≤ 750Ω
Prostowa moc wyjściowa 0 V 5 V, opór obciążenia ≥ 250 kΩ
Prostowa moc wyjściowa 1 ̊5V, opór obciążenia ≥ 250kΩ

Wyjście zasilania:24 V prądu stałego, obciążenie ≤ 30 mA

Sposób zasilania:Zasilanie AC/DC 90 ̊260V, moc ≤ 4 W, masa 260 g
Zasilanie AC/DC 20-30V, moc ≤ 6W, masa 260g

Wnioski

Szeroko stosowane w energetyce, metalurgii, chemii, petrochemicznej, produkcji papieru i druku, browarnictwie, tytoniu, lotnictwie i innych dziedzinach przemysłu.
