Czujnik prądów wirowych serii ZH3000 Φ11mm o długości 9 metrów do pomiaru przemieszczenia osiowego w monitorowaniu prędkości obrotowej

Czujnik prądów wirowych serii ZH3000 Φ11mm o długości 9 metrów do pomiaru przemieszczenia osiowego w monitorowaniu prędkości obrotowej

Nazwa marki:	Zhonghe
Numer modelu:	ZH3000 Φ 11
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Zakres wykrywania:

4mm

Szereg:

ZH3000

Temperatura pracy:

20 (°C)

Typ czujnika:

Prąd wirowy

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

Czujnik wiroprądowy o długości 9 metrów

Czujnik prędkości obrotowej z sondą Φ11mm

Pomiar przemieszczenia osiowego Czujnik przemieszczenia

Opis produktu

Seria ZH3000 Φ11 (50) 9-metrowa sonda czujnika wiroprądowego

Zaawansowany czujnik pomiaru przemieszczenia osiowego do zastosowań w przemysłowych maszynach wirujących

Przegląd produktu

Czujniki wiroprądowe serii ZH3000 łączą w sobie zaawansowaną wydajność z wymiennością komponentów, wyposażone w izolowane wsporniki montażowe na szynie DIN o dużej gęstości, które oszczędzają 50% miejsca w porównaniu z tradycyjnym montażem śrubowym. Zgodny ze standardami API 670 (wydanie 4) i certyfikowany do stosowania w środowiskach niebezpiecznych z klasą przeciwwybuchowości ExiaⅡCT2~T6.

Konfiguracja systemu

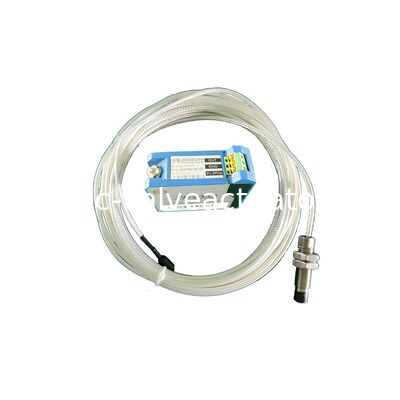

System czujników wiroprądowych ZH3000 składa się z trzech głównych elementów:

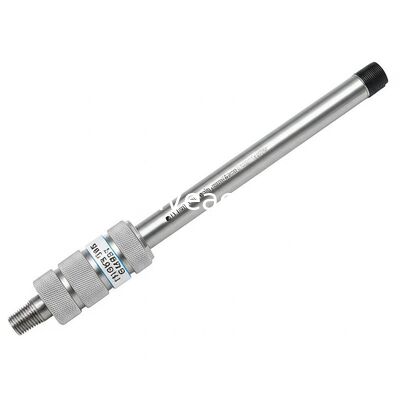

Sonda ZH3000:Dostępne w średnicach Φ8 mm, Φ11 mm i Φ25 mm z kablami o długości 1 m lub 0,5 m
Przedłużacz ZH3000:Wtyki samoblokujące SMA z zabezpieczeniem olejoodpornym, dostępne w długościach 4 m, 4,5 m, 8 m i 8,5 m
Przedwzmacniacz ZH3000:Podstawowy komponent systemu z obwodami oscylacji, detekcji, filtrowania i wzmacniania

Dane techniczne

Parametr	ZH3000 Φ8mm	ZH3000 Φ11mm	ZH3000 Φ25mm
Średnica sondy (mm)	8	11	27.1
Statyczny zakres liniowy (mm)	2	4	12.7
Czułość statyczna (V/mm)	8	4	0,8
Odpowiedź częstotliwościowa	(0 ~ 15) kHz	(0 ~ 8) kHz	(0 ~ 3) kHz
Zakres pomiarowy: odstęp środkowy (mm)	1.8	3	9
Zakres pomiarowy: napięcie średnie (V)	-10	-10	-7.08

Ogólne dane techniczne

Zasilanie:(-20 ~ 26) Vdc

Zużycie energii:12-15 mA

Temperatura pracy:Przedwzmacniacz: -30℃~+70℃, Sonda: -40℃~+150℃

Temperatura przechowywania:Przedwzmacniacz: -35℃~+100℃, Sonda: -40℃~+177℃

Ochrona obudowy:IP20 lub wyższy

Długość kabla systemowego:Łącznie 5 m lub 9 m

Limit wysokości:<2000m

Właściwości mechaniczne

Materiał sondy:Siarczek polifenylenu (PPS)

Materiał obudowy:Stal nierdzewna 1Cr18Ni9Ti

Materiał kabla:Koncentryczny ekranowany z zewnętrzną powłoką FEP

Materiał złącza:Mosiądz lub brąz berylowy, pozłacany

Materiał przedwzmacniacza:ADC12

Wytrzymałość na rozciąganie sondy:Maks. 30 kg pomiędzy osłoną ochronną a obudową

Minimalny promień zgięcia kabla:25,4 mm (30 mm dla kabla zbrojonego)
