SDJ-501 Nadajnik ochrony przed wibracjami wału z mocą wyjściową 4-20mA i dwustopniowym przekaźnikiem alarmowym do monitorowania w czasie rzeczywistym obracających się maszyn

Name: SDJ-501 Nadajnik ochrony przed wibracjami wału z mocą wyjściową 4-20mA i dwustopniowym przekaźnikiem alarmowym do monitorowania w czasie rzeczywistym obracających się maszyn
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-501
Price: 1.00 USD
Availability: InStock

Nazwa marki:	OEM
Numer modelu:	SDJ-501
MOQ:	1
Cena £:	Negotiations

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Szczegóły pakowania:

Nowe oryginalne pudełko

Podkreślić:

Przetwornik zabezpieczający wał wyjściowy przed drganiami 4-20 mA

Dwustopniowy przekaźnik alarmowy Nadajnik monitorujący prędkość

Czujnik prędkości obrotowej monitorujący w czasie rzeczywistym

Opis produktu

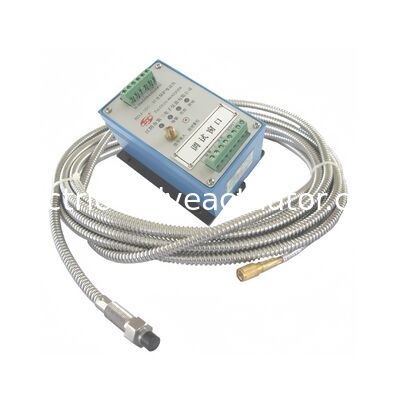

Nadajnik ochrony wibracji wału SDJ-501

SDJ-501 to jednokanałowy nadajnik monitorowania i ochrony prędkości, przeznaczony do maszyn wirujących z łożyskami ślizgowymi. Ten zaawansowany nadajnik zapewnia pomiar prędkości obrotowej w czasie rzeczywistym i ochronę urządzeń, w tym turbin parowych, wentylatorów, sprężarek, silników i pomp.

Kluczowe zastosowania

Idealny do maszyn wirujących z różnymi łożyskami ślizgowymi, w tym turbin parowych, wentylatorów, sprężarek, silników, pomp i podobnych urządzeń przemysłowych.

Funkcje interfejsu wyjściowego

Zaciski wyjściowe 4-20mA (4-20mA "+" i "-")
Wyświetlacze LED na miejscu pokazujące stan pracy maszyny (OK, alarm, blokada NIEBEZPIECZEŃSTWO, rozłączenie PRZERWANIE)
Izolowane dwustopniowe zaciski wyjściowe przekaźnika alarmowego SPDT
Wartości wibracji wyświetlane na miejscu oraz za pośrednictwem systemów PLC lub DCS
Buforowane wyjście oryginalnego sygnału dla instrumentów monitorowania stanu
Elastyczne opcje zasilania: 24VDC, 220VAC lub 110VAC

Ciągły system monitorowania prędkości

SDJ-501 zapewnia online pomiar prędkości wirnika w czasie rzeczywistym, jednocześnie generując dwa poziomy alarmów. Umożliwia to wczesne wykrywanie i ochronę maszyn wirujących, przedłużając żywotność sprzętu i zmniejszając wymagania konserwacyjne.

Instalacja i konfiguracja

W przypadku jednostek z istniejącymi systemami sond wirowych, instalacja polega na prostym podłączeniu przewodów i ustawieniu punktów alarmowych. Punkt pomiarowy wymaga wygrawerowania rowka na wale (o głębokości co najmniej 2,5 cm i szerokości 7 mm) do instalacji sondy.

Prekalibrowany fabrycznie

Wszystkie parametry są wstępnie regulowane i kalibrowane przed opuszczeniem fabryki. Zazwyczaj po instalacji nie są wymagane żadne dalsze regulacje ani kalibracje - wystarczy podłączyć odpowiednie kable do natychmiastowego uruchomienia.

Regulowane parametry

Dwustopniowe ustawienia punktów alarmowych
Punkt zerowy wyjścia 4-20mA "ZERO"
Kalibracja zakresu pełnoskalowego przyrządu
Funkcja resetowania alarmu ("RESET")

Specyfikacje techniczne

Typ wyjścia	Aktywne 4-20mA
Maksymalne obciążenie	Do 750Ω
Konfiguracja okablowania	3-przewodowy nadajnik ochrony
Typ przekaźnika	SPDT jednobiegunowy, dwupołożeniowy
Maksymalne obciążenie przekaźnika	2A
Wymaganie uziemienia	Jednopunktowy system uziemienia

Opcje dostosowania

Nadajnik ochrony SDJ-501 można dostosować do różnych wymagań terenowych, z różnymi zakresami pełnoskalowymi dostępnymi do wyboru całkowitych wartości prędkości. Dostępna jest również opcja niskiej częstotliwości do pomiaru zerowej prędkości turbin parowych.

Uwaga: W przypadku opcji zasilania 220VAC lub 110VAC wymagany jest oddzielny zasilacz konwertera DC +24V do izolowanego zasilania.
