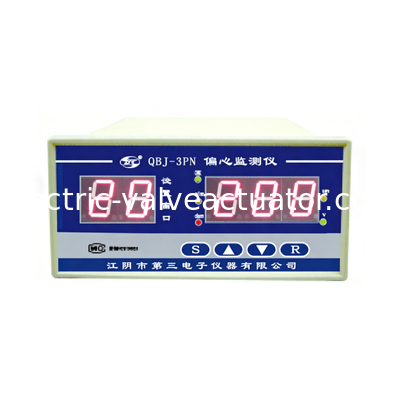

QBJ-3PN Monitor ekscentryczności - Urządzenie do monitorowania i ochrony ekscentryczności wału maszyn obrotowych

Name: QBJ-3PN Monitor ekscentryczności - Urządzenie do monitorowania i ochrony ekscentryczności wału maszyn obrotowych
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

Nazwa marki:	OEM
Numer modelu:	QBJ-3PN
MOQ:	1
Cena £:	Negocjowalne

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Szczegóły pakowania:

nowe oryginalne pudełko

Podkreślić:

Monitor mimośrodu 0 ~ 200um

Urządzenie monitorujące mimośrodowość wału 4 ~ 20 mA

Przekaźnik alarmowy Czujnik prędkości obrotowej

Opis produktu

Monitor biciałości QBJ-3PN - Urządzenie do monitorowania i ochrony bicia wału maszyn wirujących

Przyrząd do monitorowania bicia QBJ-3PN zapewnia kompleksowe monitorowanie i ochronę wałów maszyn wirujących. System ten składa się z przyrządu monitorującego i czujnika prądów wirowych 3800XL-Φ8mm, dostarczając niezawodnego pomiaru bicia, który jest niezbędny do oceny ogólnego stanu mechanicznego urządzeń wirujących.

Pomiar bicia stał się nieodzowny podczas rozruchu lub zatrzymania turbin parowych. System umożliwia wizualizację ugięcia wału spowodowanego efektami termicznymi lub siłami grawitacji, dostarczając krytycznych danych do oceny stanu technicznego maszyn.

Zastosowania pomiarowe

Pomiar bicia mierzy ugięcie wału przy niskich prędkościach, wykrywając problemy spowodowane przez:

Wcześniejsze zgięcie mechaniczne
Tymczasowe zgięcie wywołane temperaturą
Zgięcie grawitacyjne w warunkach statycznych

Mimośrodowe położenie wirnika (promieniowe położenie wału) wskazuje na zużycie łożysk, wielkość obciążenia wynikającego z niewspółosiowości i określa kąt azymutalny wału do oceny stabilności.

Specyfikacje techniczne

Zakres pomiarowy	0～200μm (bicie od szczytu do szczytu)
Pasmo przenoszenia	0.17Hz～10Hz (1～600obr/min) Powyżej 600 obr/min: wyświetla sygnał drgań wału
Dokładność	Błąd liniowości: <0.5% (pełna skala) Błąd systemu: <±2%
Wyjście	Prąd stały: 4～20mA (kompatybilny z DCS) Przełącznik alarmu/niebezpieczeństwa: Styk pasywny DC24V/2A Poziom szumów: <1% (pełna skala) bez sygnału
Zakres liniowy	2mm
Temperatura pracy	Przyrząd: -25℃～45℃, wilgotność względna <80% (specyfikacje czujnika wg instrukcji 3800XL-A01)
Wymiary	160mm (szer.) × 80mm (wys.) × 260mm (gł.)
Wymiary wycięcia	153mm (szer.) × 77mm (wys.) × 260mm (gł.)
Zasilanie	AC220V±10%/50Hz

Główne funkcje

Niezależne wyjścia przekaźnikowe dla warunków alarmu i niebezpieczeństwa
Konfigurowalne limity zakresu pomiarowego z wyjściem prądowym 4-20mA
Ochrona przed wykryciem rozłączenia z 5-sekundowym opóźnieniem powrotu
W pełni regulowane wartości alarmu/niebezpieczeństwa w zakresie pomiarowym
Funkcja zapamiętywania maksymalnej wartości pomiarowej
Wyświetlacz pomiaru napięcia szczeliny
Automatyczny powrót do stanu pomiarowego po 1 minucie bezczynności
