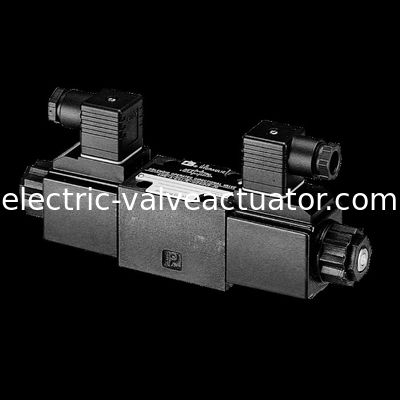

CHARAKTERYSTYKA

• Direct oper
• wersja wysokowydajna, sterowana elektromagnetycznie, sterowana zaworem rozdzielającym.
• Przeniesienie pattem według DIN 24 340, forma A, ISO 4401 i CETOP-RP 121 H
• Elektromagnesy AC lub DC na mokro z wyjmowaną cewką.
• Cewkę elektromagnesu można obracać o 90 °
• Cewki można wymieniać bez uwalniania płynu.
• Wybór pomiędzy centralnym lub indywidualnym połączeniem elektrycznym.
• Opcjonalny układ awaryjny.

OPIS DZIAŁANIA

• Zawory kierunkowe typu WE są elektrozaworami suwakowymi. Kontrolują start, stop i kierunek przepływu.

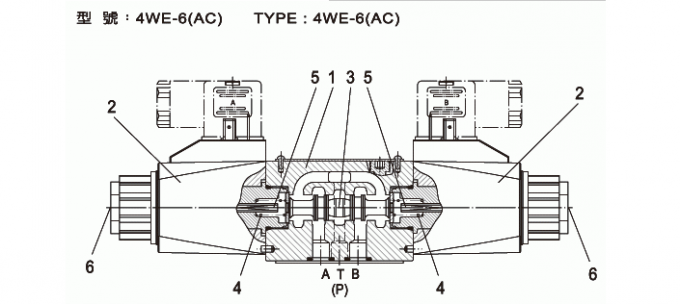

• Zasadniczo kierunkowe zawory sterujące składają się z obudowy (1), jednego lub dwóch elektromagnesów (2), szpuli sterującej (3) i jednej lub dwóch sprężyn powrotnych (4).
• W stanie bez zasilania szpula sterująca (3) jest utrzymywana w położeniu neutralnym lub początkowym za pomocą sprężyny powrotnej (4) (z wyjątkiem szpuli impulsowej). Sterująca szpula (3) jest obsługiwana przez mokre zawory elektromagnetyczne (2).
• Aby zagwarantować zadowalającą pracę, należy zadbać o to, aby komora ciśnieniowa zaworu elektromagnetycznego była wypełniona olejem.
• Siła elektromagnesu (2) działa poprzez tłok (5) na szpulę kontrolną (3) i przesuwa ją z położenia neutralnego do wymaganego położenia końcowego. Daje to swobodny przepływ z P do A i B do T lub P do B i A do T.
• Gdy elektromagnes (2) jest odłączony od zasilania, szpula sterująca (3) jest przywracana do położenia neutralnego za pomocą sprężyn powrotnych (4).
• Opcjonalne wyłonienie ręki (6) pozwala na ruch szpuli sterującej (3) bez pobudzania elektrozaworu.

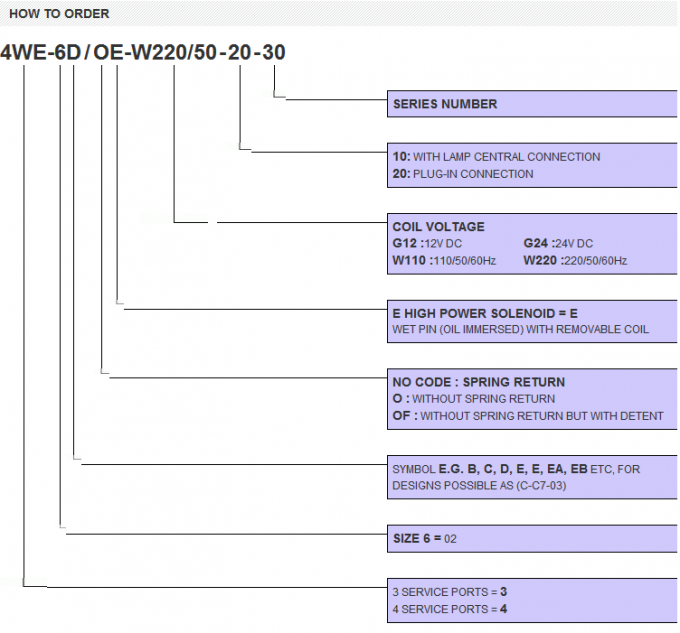

• Typ 4WE 6 ../ OF… (szpula impulsowa, tylko dla symboli A, C i D)
  Ta konstrukcja zawiera zawory kierunkowe z 2 pozycjami przełączania, 2 elektromagnesami i zaczepem. Obie pozycje przełączania są zatem całkowicie ustalone i nie ma potrzeby ciągłego zasilania cewki elektromagnesu.
